精密激光打孔滤水器
---产品

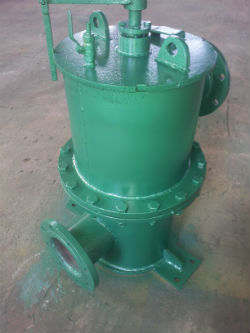

精密激光打孔滤水器：激光打孔过滤器
精密激光打孔滤水器是我厂根据国家电力公司《防止电力生产重大事故的二十五项重点要求》第11.3.1.1及11.3.1.2条发电机内冷水系统滤网需要将钢丝、铜丝滤网等更换为激光打孔的不锈钢板新型滤网，防止滤网破碎进入发电机线圈的规定而开发生产的一种高科技产品，精密激光打孔滤水器特点是采用了高强度激光打出的微孔网板，精密激光打孔滤水器可阻挡杂质及颗粒进入发电机线棒，防止杂质堆积造成线阻塞的事故发生。
（一） 精密激光打孔滤水器特点
1、 安全性高。彻底消除了因滤网破碎而导致内冷水线棒堵塞的事故隐患。
2、 对于大型发电机、汽轮机油系统的最后过滤也能起到阻挡前面滤网碎片的功效。所以也适用于电厂油系统。
3、 精密度高，均匀性好。由于采用激光打孔，所以网孔精度及均匀性呈现出非常规则的特点。
4、 强度及抗腐蚀性高。激光网板的优质材料保证了大强度高冲击的水流下稳定工作的性能，同时耐腐蚀性也非常出色。
（二） 精密激光打孔滤水器技术规格
1、 微孔直径最小可达0.2mm,但考虑水阻因素，一般推荐为0.3mm-0.5mm,最大可至0.7mm
2、 通流比。指精密激光打孔滤水器进出口管径面积与内部滤芯过流面积之比，一般推荐为1：4，部分水中杂质较多
（三） 精密激光打孔滤水器选型
我们将根据客户的现场尺寸及运行工况，在满足通流比的情况下，为客户量身定做不同形式的滤器，如水平进出式、斜插式、高进低出式、侧进中出式等。
（五）精密激光打孔滤水器安装说明
1、将精密激光打孔滤水器装入管道系统焊接法兰时应注意焊接过程中勿将焊渣溅入滤芯上。
2、试机前最好将管道系统清洗干净。
3、试水时先打开进水阀，关闭出水口阀门，并打开排空阀。
4、当排空阀出水后将其关闭，并打开出水口阀门，即可投入正常运行。
内冷水接管DN100，过滤精密0.15mm (150微米)
JL-100/0.15-P，接口尺寸DN100，精密板孔径0.15，进出水管口水平式；
JL-100/0.15-X，接口尺寸DN100，精密板孔径0.15，进出水管口斜插式；
JL-100/0.15-G，接口尺寸DN100，精密板孔径0.15，进出水管口高进低出式；
JL-100/0.15-D，接口尺寸DN100，精密板孔径0.15，进出水管口低进高出式；
JL-100/0.15-C，接口尺寸DN100，精密板孔径0.15，进出水管口侧进中出式；
JL-100/0.15-Z，接口尺寸DN100，精密板孔径0.15，进出水管口中进侧出式；
内冷水接管DN100，过滤精密0.2mm (200微米)
JL-100/0.2-P，接口尺寸DN100，精密板孔径0.2，进出水管口水平式；
JL-100/0.2-X，接口尺寸DN100，精密板孔径0.2，进出水管口斜插式；
JL-100/0.2-G，接口尺寸DN100，精密板孔径0.2，进出水管口高进低出式；
JL-100/0.2-D，接口尺寸DN100，精密板孔径0.2，进出水管口低进高出式；
JL-100/0.2-C，接口尺寸DN100，精密板孔径0.2，进出水管口侧进中出式；
JL-100/0.2-Z，接口尺寸DN100，精密板孔径0.2，进出水管口中进侧出式；
内冷水接管DN100，过滤精密0.3mm (300微米)
JL-100/0.3-P，接口尺寸DN100，精密板孔径0.3，进出水管口水平式；
JL-100/0.3-X，接口尺寸DN100，精密板孔径0.3，进出水管口斜插式；
JL-100/0.3-G，接口尺寸DN100，精密板孔径0.3，进出水管口高进低出式；
JL-100/0.3-D，接口尺寸DN100，精密板孔径0.3，进出水管口低进高出式；
JL-100/0.3-C，接口尺寸DN100，精密板孔径0.3，进出水管口侧进中出式；
JL-100/0.3-Z，接口尺寸DN100，精密板孔径0.3，进出水管口中进侧出式；
（六）精密激光打孔滤水器清洗说明
1、如果开始试机时系统较脏，可在过流两三遍水后将精密激光打孔滤水器上部法兰打开，轻取出滤水器滤芯。
2、精密激光打孔滤水器取出滤芯后将其浸在清水里用软毛刷清洗时滤芯切勿被硬物碰撞。
3、精密激光打孔滤水器打开底阀，将滤筒内脏物清洗掉。
4、精密激光打孔滤水器将清洗后的滤芯轻轻装入滤筒内，放好垫片及法兰，拧紧螺栓。
5、在正常运行后，根据系统运行水质，定期进行上述清洗过程。如水质较好，可半年到一年按上述程序清洗一次。
（七）精密激光打孔滤水器定货须知
1、用户提供精密激光打孔滤水器安装形式、接管通径、过滤精度、压力等级和过滤介质及杂质含量。
2、用户有特殊环境，我公司将派人现场勘察另行设计。
|
|
|
|
