中央空调胶球清洗装置
一、中央空调胶球清洗装置概述:
中央空调胶球清洗装置是对中央空调主机﹙冷凝器、蒸发器﹚冷却管进行有效清洗的设备。该装置性能的好坏直接影响到主机﹙冷凝器、蒸发器﹚冷却管的清洁程度和传热效果。随着国民经济的快速发展，近年来中央空调的市场逐渐托宽，该装置广泛用于中央空调主机﹙冷凝器、蒸发器﹚清洗工作，在连续工作不降低负荷的情况下，可以随时在线清洗，能始终保持冷却管的清洁，能保证正常换热效果，减少主机﹙冷凝器、蒸发器﹚冷却管的腐蚀，大大延长冷却管的使用寿命，减轻了工人的劳动强度，增加经济效益。确保中央空调的安全稳定经济运行，中央空调胶球清洗装置是对中央空调清洗不可缺少的设备。

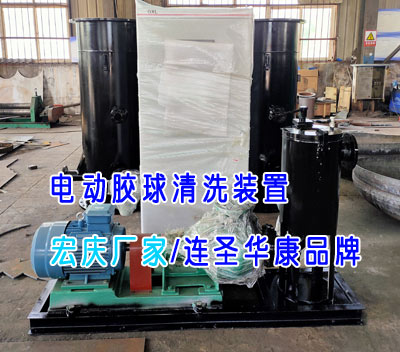

我公司设计生产的中央空调胶球清洗装置是目前高新产品，中央空调胶球清洗装置主要由漏斗式收球网和先进的强排污反冲清洗二次滤网、畜球器、胶球泵、投球阀、PLC控制系统等组成。
1、结构设计新颖合理。
2、PLC控制系统自动化性能高，操作方便，无需人员值守。
3、系统自动启停，投球饱和状态情况下胶球回收率可达（≥95%）。
4、强排污自清洗二次滤网过滤效果好，二次滤网过滤能力强，技术领先。
二、中央空调胶球清洗装置使用范围:
漏斗式收球网是根据中央空调主机﹙冷凝器、蒸发器﹚冷却管专门设计的，主要适用于中央空调主机冷却水管的清洗，该装置还适用于冷油器和热交换器冷却管的清洗，大大提高了冷油器和热交换器换热效果，还有效提高了经济效益。
三、中央空调胶球清洗装置优点:
1、我公司设计生产的中央空调胶球清洗装置是系列产品，具有不漏球、不切球、不跑球、不堵球等优点。
2、中央空调胶球清洗装置收球率：冷却水压力≥0.15Mpa，投球达到饱和状态下，收球率≥95%。
3、收球网栅网采用不锈钢冲孔板制作，胶球清洗装置的使用寿命可以延长到30年。
四、中央空调胶球清洗装置工作原理:
选用合适的胶球，将胶球从畜球器手孔处投入畜球器内，投球数量为主机冷却水管数的10%左右，装球完毕。先打开收球网的收球阀和投球阀，然后启动胶球泵，关闭放水阀，打开畜球器上的排气阀，排完畜球器内的空气后，关闭排气阀，当水流正常运行时慢慢打开畜球器的切换阀，切换时不宜过快的切换，过快切换会导至收球网堵球。胶球在循环水压力带动下进入﹙冷凝器、蒸发器﹚水室。胶球在循环水进出口压力差的作用下，跳动洗刷冷却管内泥沙污物，对冷却管内进行一次抹擦，冷却管内壁泥沙污垢被胶球冲刷下来随着水流带出，胶球经循环水的带动下进入收球网，收球网将胶球分离出来，胶球重新进入畜球器，胶球泵按此规律往复循环将胶球打入中央空调主机﹙冷凝器、蒸发器﹚冷却水管，进行连续清洗，运行适宜时间一般为20∽40分钟 。

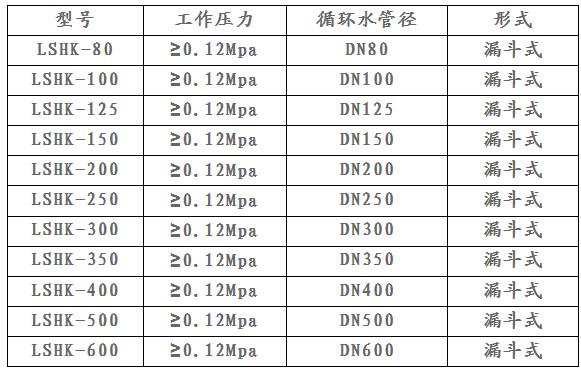

五、收球网的型号及技术参数:
六、中央空调胶球清洗装置组成:
1、强排污自清冼二次滤网：二次滤网是冷却水净化装置的主要设备之一，它可以过滤大于1㎜以上的一切杂物，保证胶球在主机﹙冷凝器、蒸发器﹚冷却管内正常运行，强排污自清冼二次滤网起到了非常关键的作用。详细工作参数等情况参阅强排污自清冼二次滤网使用说明书。电动旋转强排污反冲洗自清冼二次滤网结构形式如电动旋转强排污反冲洗自清冼二次滤网使用说明书上的图样所示：它主要由：（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污反冲洗装置等部件组成。
2、收球网：漏斗式收球网是胶球清洗系统中的关键设备，它安装在中央空调主机﹙冷凝器、蒸发器﹚冷却水的回水管段上，它的作用是把胶球从冷却水中分离出来。我公司设计的漏斗式收球网，它克服了栅板的漏球、跑球、切球、碎球等缺点，操作方便，收球率高，经济效益好。
3、畜球器：畜球器是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置：它由外壳、漏斗、切换阀等部件组成，并配有观察窗、排气阀、放水阀。
4、胶球泵：它是胶球系统中让胶球进行不断循环的动力设备，该水泵是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。
5、球阀，主要投球和收球系统的开启及关闭系统，球阀：手动系统选用手动球阀，PLC自动控制系统选用自动球阀。
七、中央空调胶球清洗装置PLC自动控制:
中央空调胶球清洗装置实现PLC全自动化控制，主要靠PLC模块自动化控制。电动二次滤网在进水口设有水压信号口，配有差压变送器。过滤实现过程、当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC模块，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀门进行自动排污。当水差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀门。PLC自动控制，同时配有时间控制实施计划，起到安全二级保护，胶球清洗投用设置二级时间保护，时间设计范围可以设置0-99小时自动投用一次。投用时间可以设置为3分钟，二级保护投用时间设计按用户要求。
中央空调胶球清洗装置PLC模块指令打开畜球器前置电动投球阀和电动收球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。5分钟后PLC模块指令打开畜球器切换阀，当胶球清冼时间满足30分钟后。PLC模块指令关闭畜球器的电动切换球阀，收球15分钟后，PLC指令关闭循环水管道回水管道上装有收球阀。其次PLC再指令关闭投球管道上的电动投球球阀，单流程运行此时 PLC指令停止胶球泵。
如果是双流程运行规程，此时PLC指令打开另一侧收球网管道上的电动收球阀，其次打开投球管道上的电动投球阀，再打开畜球器电动切换阀，当胶球清冼时间满足30分钟后。PLC模块指令关闭装球室的电动切换球阀，收球15分钟后，PLC指令关闭循环水管道回水管道上装有收球阀。其次PLC再指令关闭投球管道上的电动投球球阀，最后PLC指令停止胶球泵。双流程运行结束。
系统寿命简析及安全性:
中央空调冷凝器在线胶球清洗系统无故障运行时间为10年，寿命在18年以上。
系统主体使用寿命分析：
管路：焊接接头应变疲劳，管体腐蚀磨损，18-20年（20000h-22000h）
胶球循环泵：一般寿命在20年
电动阀：国内知名品牌 密封件O型圈，法兰垫圈等，更换周期为3年
电器柜：采用国际知名品牌电子元器件，质量可靠，维护方便。
经济性分析:
以3台750冷顿的开利冷水机组的中央空调分析，压缩机功率均为2637KW,机组运行时间为4个月计算。我们以节能15%计，平均负荷按80%计算，每天运行24小时，以每月30天，电费每度为1.0元进行计算。则：
全年可节约电费为：
2637 kW×80%×1小时×1.0元/度×15%×24小时×30天×4个月=911347元
此外，加上每年的贵公司进行两次化学清洗计算，一次按3万元，则合计全年可用6万元清洗，则安装全年可产生约为91万元的经济效益。事实证明，用户短时间内即可完全回收设备的全部投资成本。
|
