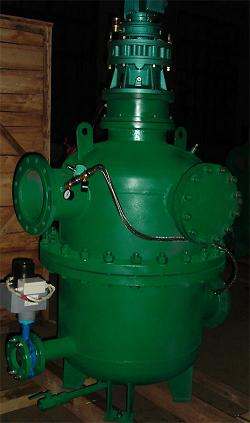

除氧器|真空除气器

一、真空除气器工作原理真空除气器利用真空泵的抽吸作用，在真空罐内造成负压区，泥浆在大气真空除气器的作用下，通过吸入管进入转子的空心轴，再由空心轴四周的窗口，呈喷射状甩向罐壁，由于碰撞及分离轮的作用，使钻井液分离成薄层，浸入泥浆中的气泡破碎，气体逸出，通过真空泵的抽吸及气水分离器的分离，气体由分离器的排气管排往安全地带，泥浆则由叶轮排出罐外。由于主电机先行启动，与电机相联的叶轮呈高速旋转状态，所以泥浆只能从吸入管进入罐内，不会从排液管被吸入。
二、真空除气器结构特点1．利用真空泵的抽吸使泥浆进入真空罐内，并利用其使气体被抽出真空罐外，真空泵在此起了两种不同的作用。
2．水环式真空泵在工作过程中，始终处于等温状态下，适用于易燃易爆的气体抽吸，安全性能可靠。
3．泥浆通过转子的窗口高速射向四壁，泥浆中的气泡破碎彻底，除气效果好。
4．主电机偏置，整机重心降低。
5．采用皮带传动，避免了减速机构的复杂化。
6．汽水分离器的应用，不会造成水与气同时被排出，使排气管始终畅通。另外，还可循环向真空泵内供水，节约了用水。
7．吸入管插入泥浆罐内，在泥浆无气浸的情况下，可作为大功率的搅拌器使用。
三、真空除气器安装与使用
1、真空除气器的安装与使用
①．安装时，对场地要求不甚严格。只要无明显的倾斜即可。
②．启动前，应将排液管及吸入管（件1）的末端同时浸入泥浆中，否则，将无法工作。
③．排气管（件6）进气口处应加装过滤网（40～60目），以防颗粒状物体进入泵内。
④．启动前，先将真空泵（件7）供水管线（件8）上的的球阀打开，（亦可拆掉真空泵的供水管线，改用软管供水）再拧开气水分离器（件9）上的丝堵，给其充水，待水从溢流口溢出时停止，并旋上丝堵。最后，用手或管钳转动联轴器数周，以确认泵内没有卡住或其它损坏现象，再行启动。
⑤．启动前，应先搞清电机的旋转方向，真空泵及主电机皮带护罩上均标有方向箭头标记，应与其方向一致，绝对禁止反向运转。
⑥．当真空泵内的工作水是由气水分离器供给时，应确保水的温度至多比周围温度高150C-200C，否则应更换新的冷水，以便真空泵能正常工作。
⑦．使用完毕后必须将泵及气水分离器内的水放掉。
⑧．用户自备排液软管及排气软管。
2、真空除气器的安装与使用
①．泵和电机的安装
真空泵在安装前，先用手转动一下联轴器，以证实泵内是否有卡住及其它损坏现象，如无，将泵安装在泵座上。电机固定在泵座上以前，应校正电机轴与泵轴的同心度。因为电机轴和泵轴即使是极小的倾斜也会引起轴承发热和零件的严重磨损等后果。将直尺平行放在联轴器上，在整个圆周的任何位置都与联轴器圆周密合没有间隙，且联轴器的轴向间隙都相等时，则达到了所要求的同心度。
四、真空除气器参数型号
ZCQ240 ZCQ270 ZCQ300 ZCQ360
主体罐直径 700mm 800mm 900mm 1000mm
处理量 ≤240 m³/h ≤270 m³/h ≤300 m³/h ≤360 m³/h
真空度 -0.030～0.045Mpa -0.030～0.045Mpa -0.030～0.045Mpa -0.030～0.045Mpa
传比真空度 1.68 1.68 1.68 1.72
除气效率 ≥95% ≥95% ≥95% ≥95%
主电机功率 15kW 22kW 30kW 37Kw
真空泵功率 2.2kW 3kW 4kW 7.5kW
叶轮转速 860r/min 870r/min 876r/min 880r/min
外形尺寸 1750×860×1500 2000×1000×1670 2250×1330×1650 2400×1500×1850
