过滤式旋膜除氧器的设计

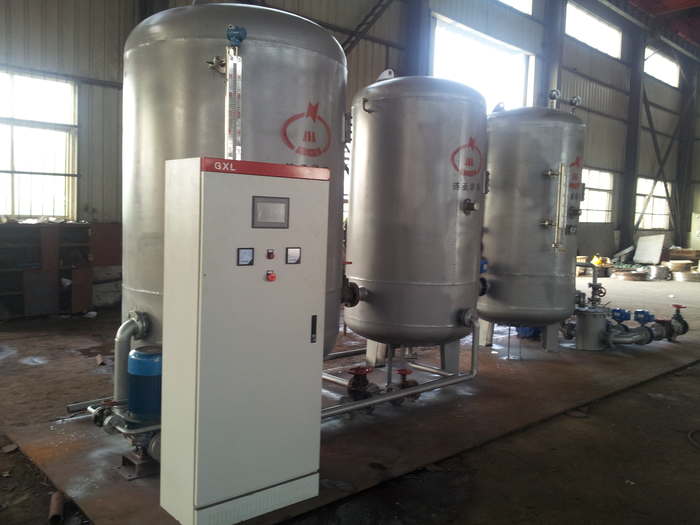

新型等量过滤式旋膜除氧器的结构特点：

　　　新型等量过滤式除氧器的结构形式。它是由（1）外壳（2）旋膜器（3）冲洗装置（4）快速排污口（6）淋水器（7）不锈钢蓄热填料（8）蒸汽等量分配器（9）上封头及相关管口焊接制作。
　　1.外壳：是由筒身和两个冲压椭圆形封头上下焊接制成。
2.旋膜器：由两个水室、旋膜管、凝结水接管、补充水接管、（3）冲洗装置（4）快速排污口备用口管组成。
　　　旋膜管是旋膜式除氧器的突出要点，旋膜管长度决定除氧器效果好与差。旋膜管上打有直径4.9mm 的螺旋形状小孔 10个，设有计量的若干个旋膜管在同等的压力下做功，水至旋膜管外向内壁旋转，形成水膜裙，水膜裙象纸一样薄。容易被蒸汽加热到饱和温度，水在旋膜管内的做功的时间是喷雾填料式除氧器的五倍，也就决定了旋膜的理论数据：起点轴据为 x  mm 。
　　 凝结水、化学补水、其它回水经旋膜管呈螺旋状按一定的角度喷出，形成水膜裙，并与加热蒸汽在旋膜管内充分热交换，加热蒸汽是由下向上，经不锈钢填料层、淋水器向升把旋膜管的水膜裙加热到工作压力下的饱和温度，除去给水的百分之九十五的氧。
3.淋水器：是由数层交错排列的角形钢制件组成，经旋膜器粗除氧的给水、疏水在这里混合进行二次分配，呈均匀淋雨状落到装在其下的不锈钢填料网上。
4.不锈钢填料层：学名为蓄热器，是由相互间隔的扁钢带及一个圆简体组成，内装一定高度特制的不锈钢网，给水在这里与蒸汽充分接触，加热到饱和温度进行深度除氧，以保证除氧水的含量：低压大气式除氧器低于≤30ｕｇ/L。
改造效益
1台50t/h除氧器的整套改费用大约需要十万元左右。
综合分析1台50t/h除氧器每年节约新蒸汽经费大约三十万元人民币；
改造后除氧器出水溶解氧≤15ｕｇ/L，
