新型旋膜式除氧器
一种新型旋膜式除氧器(汽水分离器--排氧装置--强旋膜装置--喷射除污器--淋水器--不锈钢蓄热填料--蒸汽分配器组成)
连云港市宏庆电力辅机有限公司设计制造的一种新型技术产品--旋膜式除氧器系国内技术先进。
【作者单位】：连云港市宏庆电力辅机有限公司
产品先进：主要介绍一种新型收球器(收球网--二次滤网--装球室--胶球泵--分汇器)凝汽器胶球清洗装置性能及工作原理,对凝汽器冷却管--冷油器冷却管--冷却器冷却管--中央空调冷却器冷却管--中央空调蒸发器冷却管清洗的经济效益。
【关键词】：一种新型旋膜式除氧器---除氧器--旋膜除氧器--旋膜式除氧器--真空旋膜式除氧器--真空除氧器 --真空电化学除氧器--化学除氧器--解析除氧器--无头除氧器--过滤真空除氧器
【分类号】：锅炉类
【正文摘要】：

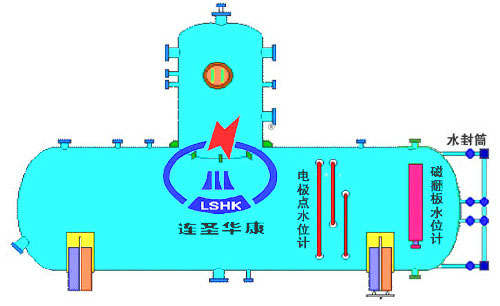

一种新型旋膜式除氧器---除氧器--旋膜除氧器--旋膜式除氧器--真空旋膜式除氧器--真空除氧器 --真空电化学除氧器--化学除氧器--解析除氧器--无头除氧器--过滤真空除氧器系统示意图除氧器:主要安装软水管段上,它的作用是将软水的氧气及其它除去。旋膜式除氧器原理是化学补水、凝结水经旋膜器呈螺旋状按一定的角度喷出与加热蒸汽进行热交换旋膜除氧，将给水加热到对应除氧器工作压力下的饱和温度，除去溶解于给水的氧及其它气体，防止和降低锅炉给水管、省煤器和其它附属设备的腐蚀。电力部GB1576-2001【电站压力式除氧器安全技术监察规程】，对除氧器含氧量提出了部颁标准，一种新型旋膜除氧器给水含氧量≤15цɡ/L，高压除氧器给水含氧量应小于7цɡ/L。
一种新型旋膜式除氧器技术特性和配套参数
规格型号 额定出力 T／H 配套水箱容积M3 工作温度 ℃ 工作压力Mpa 除氧塔外形尺寸 水箱外形尺寸
CYD-4 4 3 104 0.02 Φ512x2660 Φ1416x3890
CYD-5 5 4 104 0.02 Φ512x2660 Φ1416x3890
CYD-10 10 5 104 0.02 Φ662x2660 Φ1516x3890
CYD-15 10 8 104 0.02 Φ662x2660 Φ1516x3890
CYD-20 20 10 104 0.02 Φ712x2660 Φ1816x5250
CYD-25 25 13 104 0.02 Φ712x2660 Φ1816x3890
CYD-35 35 10 104 0.02 Φ812x2960 Φ2016x6230
CYD-40 40 15 104 0.02 Φ1016x3140 Φ2020x6230
CYD-50 50 20 104 0.02 Φ1216x3140 Φ2420x7460
CYD-75 75 35 104 0.02 Φ1216x3560 Φ2520x9340
CYD-85 85 35 104 0.02 Φ1416x3260 Φ2620x7000
CYD-100 100 35 104 0.02 Φ1516x3260 Φ2720x7000
CYD-110 110 35 104 0.02 Φ1616x2660 Φ1516x3890
CYD-130 130 40 104 0.02 Φ1616x3260 Φ2820x7000
CYD-150 150 45 104 0.02 Φ1716x3380 Φ2820x8500
CYD-180 180 50 104 0.02 Φ1716x3380 Φ2820x9200
CYD-200 200 50 104 0.02 Φ1716x3380 Φ2820x9200
CYD-220 220 50 104 0.02 Φ1716x3380 Φ3224x8560
CYD-250 250 60 104 0.02 Φ1816x2660 Φ3224x9000
|
