新型旋膜式除氧器的技术性能

      连云港市宏庆电力辅机开发有限公司新研发产品◆◆◆新型旋膜除氧器,产品设计工程师：孙宏庆，所有权属于连云港市宏庆电力辅机开发有限公司。推广范围：北京、上海、河南、河北、山东、山西、湖南、湖北、江西、江苏、广东、广西等省市均有办事处。

      连云港市宏庆电力辅机开发有限公司设计锅炉系列产品﹥﹥制造﹥﹥销售﹥﹥﹥除氧器/真空除氧器﹥﹥﹥除氧器/二级真空除氧器﹥﹥﹥除氧器/一级真空除氧器﹥﹥﹥除氧器/真空电化学除氧器﹥﹥﹥除氧器/旋膜除氧器﹥﹥﹥除氧器/旋膜式除氧器﹥﹥﹥除氧器/热力除氧器﹥﹥﹥除氧器/反应式除氧器◆◆◆换热设备﹥﹥供水设备﹥﹥水处理设备﹥﹥污水处理﹥﹥水处理﹥﹥﹥消音器/蒸汽消音器﹥﹥﹥消声器/蒸汽消声器﹥﹥﹥消音器/安全阀消音器﹥﹥﹥消声器/安全阀消声器﹥﹥﹥消音器/真空泵消音器﹥﹥﹥消声器/真空泵消声器﹥﹥﹥消音器/柴油机消音器﹥﹥﹥消声器/柴油机消声器﹥﹥﹥消音器/柴油机发电机消音器﹥﹥﹥消声器/柴油机发电机消声器﹥﹥﹥消音器/风机消音器﹥﹥﹥消声器/风机消声器﹥﹥﹥胶球清洗/胶球清洗装置﹥﹥﹥胶球清洗/凝汽器胶球清洗装置﹥﹥﹥胶球清洗/中央空调蒸发器胶球清洗装置﹥﹥﹥胶球清洗/中央空调冷凝器胶球清洗装置 ﹥﹥﹥国内专业、设计国内是您的首选！销售指南←→热销电话:13861430261←→节能环保辅机产品详细说明查阅请登陆﹥﹥﹥   www.lyg026.com/
一、小锅炉除氧器配套标准表：

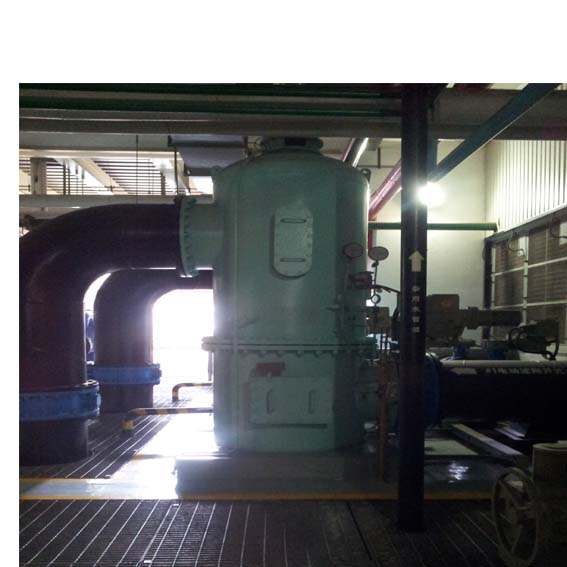

二、旋膜式除氧器＋旋膜除氧器样图：
三、旋膜式除氧器＋旋膜除氧器的设计：
     旋膜式除氧器＋旋膜除氧器＋新型旋膜式除氧器＋觧析除氧器＋高压除氧器＋低压除氧器＋真空除氧器＋两级真空除氧器＋真空电化学除氧器用途：
　　旋膜式除氧器＋旋膜除氧器是为了防止和降低锅炉--锅炉给水管--省煤器和其它附属设备的腐蚀。用汽轮机二段抽汽将锅炉给水加热到对应除氧器工作压力下的饱和温度，除去溶解于给水的氧及其它气体。

1、、旋膜式除氧器＋旋膜除氧器＋新型旋膜式除氧器＋觧析除氧器＋高压除氧器＋低压除氧器＋真空除氧器＋两级真空除氧器＋真空电化学除氧器结构:
　　除氧器、真空除氧器、旋膜式除氧器主要是由外壳、新型旋膜器、淋水篦子、蓄热填料液汽网、水箱、防排汽带水装置等组成：
　　①. 除氧器外壳：是由筒身和冲压随园形封头焊制成。中、小低压除氧器配有一对法兰联接上下部，供装配和检修用，高压除氧器装有供检修的人孔。
　　②. 除氧器新型旋膜器：由水室--汽室--旋膜器--凝结水接管--补充水接管--压力表座--温度表座组成。新型旋膜器的旋膜管内增加了水膜导向装置，即使低负荷运行时也能强力旋膜，保持良好的水膜裙。凝结水、化学补水、经起膜器呈螺旋状按设汁一定的角度喷出旋转，形成水膜裙，水膜裙象纸一样簿。并与一次加热蒸汽接管引进的加热蒸汽[蒸汽压力≥0.3Mpa，蒸汽温度≥180℃]进行热交换，形成了一次除氧，一次除氧给水经过水篦子与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃，并进行粗除氧。一般经此旋膜段可除去给水中含氧量的90-96%左右。
　　③. 除氧器淋水篦子：是由数层交错排列的角形钢制件组成，经旋膜器粗除氧的给水在这里进行二次分配，呈均匀雨雾状落到装在其下的液汽网上。
　　④. 除氧器蓄热填料液汽网：是由许多形状尺寸相同的单元组成的SW型网孔波纹填料，组成的一个圆筒体，该规整填料保持丝网波纹填宵和孔板波纹填料的优点外，而且通量大，压降小、操作弹性大，分离效率高、能耗低，永远不脱落等特点。蓄热填料本身就是二次蒸汽的蓄热器，给水与蓄热器充分热交换，达到了深度除氧的目的，低压大气式除氧器出水含氧量≤10ug/L[除氧条件正常]。

四、真空除氧器用途、
         工业用水中溶有多种气体，在锅炉水给水中，氧对锅炉腐蚀的危害大。为此国家标准GB1576-85《低压锅炉水质标准》中规定2T/h以上锅炉必须除氧。真空除氧器的出水含氧量能满足标准的要求，真空除氧器还可用于石油钻井回注水的除氧及水处理脱硫工艺中氢离子交换器后除二氧化碳等多种场合。

1、真空除氧器工作原理
         真空除氧的原理是基于亨利定律，即在封闭容器中，气体在水中的溶解度与该气体在水面上的分压力成正比。水在沸腾时，水面上蒸汽的分压力增加，溶解于水中的气体分压力随之减少，当水面上充满了水蒸汽时，水不再具有溶解气体的能力，水中所溶解的气体就析出。从水的饱和温度特性可知，在真空状态下低温水也能沸腾，真空除氧就是利用这一特性达到除去气体（包括氧气）的目的。

2、、真空除氧器特点
    ①.运转工况稳定，真空度高，使用场合广。
    ②.不消耗蒸汽，锅炉出力可全部利用。
    ③.低温的除氧水可通过换热器回收低品位的废热后再作为锅炉给水，从而收到节能效果。适应性强，从负荷0-120%范围内变化时，除氧效果不受影响。
    ④.本除氧器除高位安装外，接上引水泵机组后还可以低位安装，便于单层布置的小锅炉房用，节省投资，管理操作维修方便。

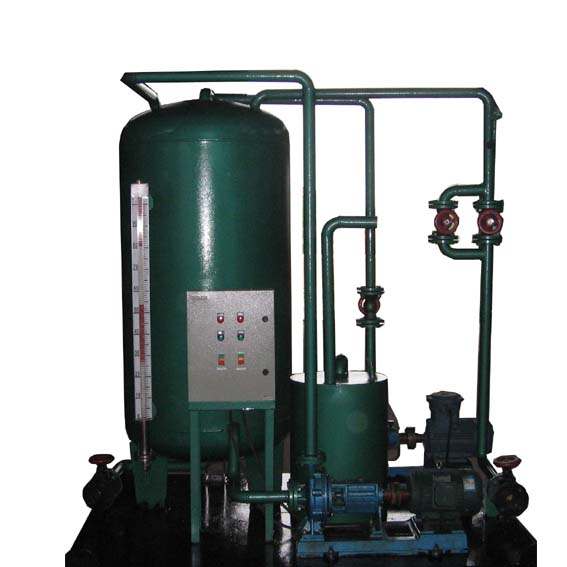

3、真空除氧器的结构
         真空除氧器主要由除氧器（除氧塔与除氧水箱），水喷射真空泵机组、引水泵机组等三部分设备组成，下述为真空除氧器技术组成部件，其它设备可备阅其样本。

    ①、真空除氧器除氧塔
           除氧塔内装有铜制作雾化喷头，每只喷头处理水量恒定，从而得到的喷雾效果。塔内装有填料层、传质块，亲水性能好。雾化的结果大大增加了水的脱气面积，当雾化的水滴继续流经无规则堆放的填料层时，进一步加强了脱气效果。因此，虽然水在脱气塔内停留的时间很短，然而除氧效果很好。
    ②、真空除氧器除氧水箱
           除氧器运行时，水箱内处于负压。因此在高位安装时，水箱出口处与锅炉给水泵进口之间的净距离不得小于11米。在低位安装时（水箱出水口与锅炉给水泵在同一高度），水箱出水口要接上引水泵机组，使负压水升压后进入锅炉给水泵，水箱上装有人孔，便于维修保养时使用。
    ③、水喷射真空泵机组
           真空除氧器泵组由水喷射真空泵、循环水箱、离心泵组成。离心泵将循环水通过喷嘴造成高速水流而产生真空。本水喷射真空除氧装置可利用软化兼作循环水，温度不会升高，因而可得到较高的真空度，提高除氧效果。方法是利用原有的软化水水箱兼作循环水箱，节约设备及占地面积。
   ④、引水泵机组
           在除氧器低位安装时使用，通过该泵将负压的除氧水升压后进入锅炉给水泵。
   ⑤、电磁阀
          为避免软化水进水泵不工作时软化水进入除氧器，因此在除氧器进水管道中要装电磁阀，电磁阀的启闭由水位自控报警器控制，电磁阀选用Dg50，Pg16工作介质水温小于等于60℃的规格。电磁阀要水平安装。
   ⑥、水位自控报警器及管式液位计或其它液位控制器
          水位自控报警器由传感器与控制报警器组成。传感器与液位计装在除氧水箱上。控制报警器放在室内操作台上。控制报警器控制软化水进水泵与电磁阀两者的动作。
 （除氧器的进水量就是除氧器的最大出力，除氧器的出水量与锅炉运行时的进水量有关，一般不超过除氧器的额定出力，因此除氧器的进水量略大于出水量。当除氧水箱内水位在正常水位的上限时，水位自控报警器动作，使得软化水进水泵停止运转与电磁阀关闭。此时由于除氧器仍在出水，水位逐渐下降，当水位在正常水位的下限时，软化水进水泵有开始运转同时电磁阀也打开，水位逐渐上升，从而水箱内水位可保持在正常水位范围内。超出正常水位的上限或下限时还可以报警，此时可手控进行强制进水或使软化水进水泵停止运转，除氧器的进水是间断进行的，除氧器的出水可以是连续也可以是间断的（与锅炉操作有关）要求尽可能连续进水。

五、油田热采真空除氧器、
