胶球清洗/中央空调胶球清洗装置设计说明

中央空调胶球清洗装置广泛用于宾馆、大型超市、商务办公大楼等商业、公共建筑。其运行状况的好坏直接影响企业形象与经济效益，在工矿企业领域中，中央空调胶球清洗装置更是满足正常生产不可或缺的设备，但是它是公共建筑中最大的耗能设备。在中央空调运行系统中，冷凝器冷却管内壁不可必免产生严重的污垢、生物粘泥。污垢对热交换效率影响非常大，导致机组耗能增加，换热效率变低，尤其是生物沾泥，虽然非常薄，但对热交换效率的影响却达硬质结垢的十倍左右。而且这些污垢、生物粘泥会缩短冷凝器、压缩机等设备的使用寿命，严重时被迫停机。

中央空调冷却管传统办法是人工机械清洗污垢，或者是通过化学水处理冷却管内壁的污垢和生物粘泥，。以上的清洗办法不仅成本投入之大，而且会产生化学腐蚀，同时不能彻底解决问题。

中央空调冷却管人工清洗不能实现对冷凝器连续在线的清洗，人工清洗以后，机组投入连续运行24小时，冷凝器就会重新被污染，效率随着运行时间再度降低，。机组又会额外消耗了大量的能源。因此传统人工清洗无法彻底解决冷凝器冷却管的腐蚀、结垢问题。

连云港市宏庆电力辅机开发有限公司针对上属情况，组织技术人员研发了【一种新型收球器专利号201320364623.8 】，彻底解决了中央空调冷却管结垢的相关和问题：连云港市宏庆电力辅机开发有限公司设计制造中央空调胶球清洗装置〖冷凝器＋蒸发器〗，凭先进在线自动清洗的技术特点及优势，深受新老客户的好评。

中央空调胶球清洗装置工作原理：

中央空调〖冷凝器＋蒸发器〗在线自动胶球清洗装置采用纯物理方法，利用冷却水系统的循环，胶球输送泵的增压流程，选用质量好胶球[剥皮球＋硅化球＋金钢砂球]，垵冷却管10％的比率投球，将合理的胶球数量装入蓄球器[装球室]，胶球输送泵将清洗胶球从装球室吸岀送入〖冷凝器＋蒸发器〗的进水管中，依靠水流产生的冲刷力和胶球与换热管壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜。在〖冷凝器＋蒸发器〗冷却水出口端通过收球网将胶球[剥皮球＋硅化球＋金钢砂球]拦截收回送入蓄球器[装球室]。从而完成一次循环清洗。自动清洗控制方式可以根据用户的要求设置，清洗时间和运行次数由PLC来实现，中央空调〖冷凝器＋蒸发器〗实现全自动在线清洗。能始终保持冷凝管内壁洁净，从而提高了〖冷凝器＋蒸发器〗的热交换效率，同时降低能耗。

★胶球清洗装置的应用范围：

①、火力电厂的凝汽器清洗；

②、中央空调〖冷凝器＋蒸发器〗清洗；

③、冷油器＋换热器＋高加加热器＋各种管式换热器；

④、所有采用水介质的管壳式换热器。尤其是工矿企业，例如钢铁、化工、医药等场合，换热器效率的高低也直接关系到工艺水平产品质量，因此冷凝器胶球清洗装置的使用已成为正常生产的有效保障。

★★胶球清洗装置给用户带来的利益：

1、中央空调〖冷凝器＋蒸发器〗胶球清洗装置降低空调机组饦耗10-15%；

2、火力电厂的凝汽器胶球清洗装置可以始终保持管冷却管的内壁清洁；提高热效率的10%；

3、胶球清洗装置治理了冷凝器＋冷凝器＋蒸发器冷油器＋换热器管束腐蚀，延长冷却管的使用寿命；

★★★ 胶球清洗装置的供货范围

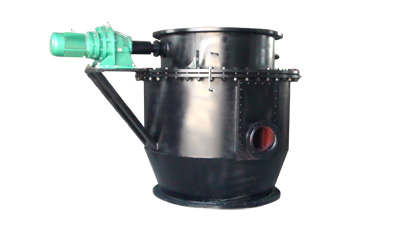

1）反冲洗二次滤网【过滤器＋滤水器】；

2）收球网【∧型格栅式收球网＋漏斗式收球网】；

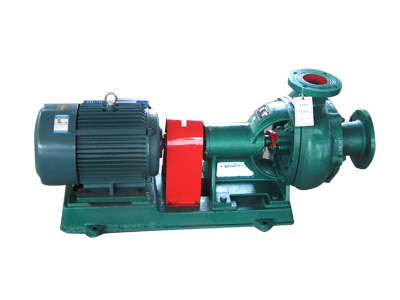

3）胶球输送泵【新型胶球泵＋发球器】；

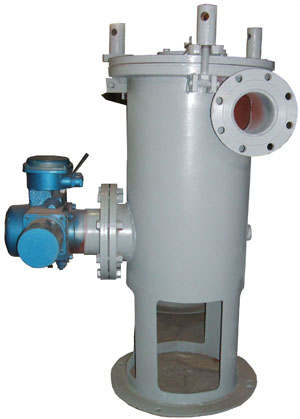

4）装球室【蓄球器】；

5）分汇器【三通阀】；

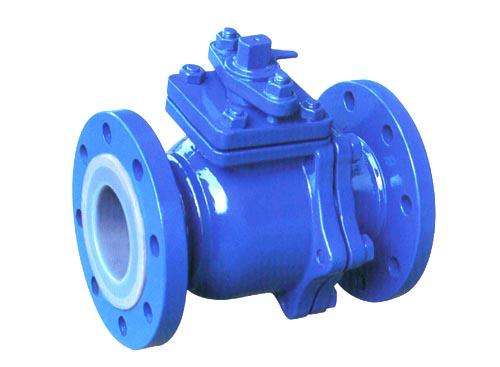

6）球阀【投球阀＋收球阀】；

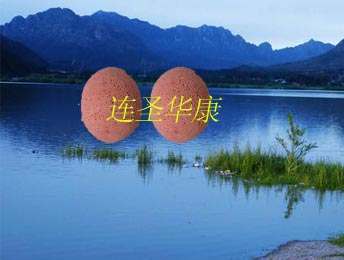

7）胶球【剥皮球＋硅化球＋金钢砂球】；

8）PLC控制柜；
