LSHK-800/2 胶球清洗装置技术要求

一、产品名称：手动胶球清洗装置＞电动胶球清洗装置＞自动胶球清洗装置
★产品主要组成部分：

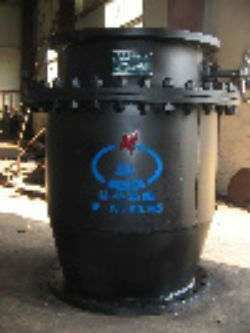

1.收球网(电动)

型号：LSHK-800 /2；
出入口直径:2-φ820×10mm；
收球网总高度:1800mm ；
对凝汽器循环水压力要求：循环水压≥0.15-0.2MPa；
收球网电动执行机构制造商：常州贝思特；

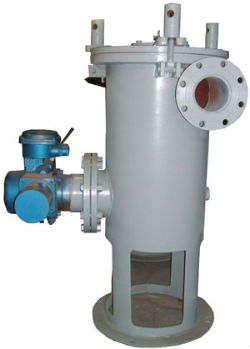

2.二次滤网( 电动)


出入口直径:2-φ820×10mm；
二次滤网总高度:1350mm；
凝汽器循环水压力≥0.15-0.2MPa；
二次滤网电动执行机构制造商：江苏泰星；
3.胶球输送泵


型号：JQ125-25
出入口通径：进口DN125/出口DN 100
流 量:66t/h
扬 程:25m
效 率：≥98%
电动机供应商：上海；
4.电动装球室

型号：LSHK-300/0.15
出入口直径:2-φ108×4mm；
电动执行机构制造商：常州贝思特；
5.电动分汇器


型号：LSHK-100/2
出入口直径:2-φ108×4mm；
电动执行机构制造商：常州贝思特；
6.胶球

型号：JQΦ9--Φ28mm；
溶重比0.0015；
宏交庆电力别制造；
二、凝汽器技术要求
(1)凝汽器结构型式：单壳体形式、双流程、表面式；
(2)凝汽器压力：≥0.25MPa；
(1)凝汽器正常冷却水温≤(20℃)时汽侧压力：4.3kPa（a）；
(2)凝汽器最高冷却水温≤(33℃)时汽侧压力:4.9kPa（a）；
(3)凝汽器正常工作压力：汽侧—0.0049Mpa（a）,水侧—0.25 Mpa(a)；
(4)凝汽器水室内允许最高工作压力为0.25Mpa；
(6)水侧的设计压力为0.4MPa；
(7)冷却面积：按汽轮机组实际情况设计；
(8)冷却管总根数：x根
(9)冷却管材质：304不锈钢
(10)冷却管规格：φ16×0.7--φ25×0.7（顶部圆周段）φ16×0.5--φ25×0.5（主凝结区）
