中央空调冷凝器胶球清洗装置的设计

                                     中央空调冷凝器清洗装置/胶球清洗系统

     中央空调冷凝器、蒸发器管道极易结垢，中央空调夏季为正常供冷期，应该做到日常水处理，否则在高硬度水质的环境下运行，冷却水系统内溶于水中的无机盐就会随着温度的升高结晶析出，在冷凝器换热管壁上形成垢，久而久之导致热交换效率降低。同时硬垢的厚度也会随增加，则能耗随之上升，结硬质水垢1mm厚时会增加6%~10%能耗；由于水的泥土、泥沙、腐殖物形成污垢，加上细菌、藻类等微生物及其分泌物形成的生物粘泥污垢，会附着在冷凝器换热管壁上形成泥垢，严重时造成管路堵塞；而污垢、粘泥会影响热交换效率，多耗电能，造成高压运行，严重时造成超压停机。所有这些严重地影响了中央空调冷凝器的正常运行。

一、中央空调调冷凝器清洗装置/胶球清洗系统概述
        中央空调调冷凝器清洗装置/胶球清洗装置是对中央空调主机【冷凝器】冷却管进行有效清洗的设备。中央空调调冷凝器清洗装置/胶球清洗装置使用性能的好坏直接影响到主机【冷凝器】冷却管的清洗洁度和传热效果。随着国民经济发展，减轻劳动强度，增加经济效益。中央空调调冷凝器清洗装置/胶球清洗装置是中央空调安全经济运行不可缺少的设备。

二、中央空调调冷凝器清洗装置/胶球清洗系统使用范围
        中央空调调冷凝器清洗装置【收球器】主要适用于中央空调主机冷却水管的清洗装置，还适用于各种热交换器对冷却管的清洗，大大提高了热交换效果，还提高了有效的经济效益。对于小机组通常采用单流程系统。 使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高冷凝器的传热效果，防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。

三、中央空调调冷凝器清洗装置/胶球清洗系统的优点

        1、宏庆公司设计制造的胶球清洗装置【收球器】系列产品，具有不漏球、不切球、不跑球等优点。
        2、收球率：冷却水压力在1.2公斤以上，投球达到饱和状态，收球率达到95%以上。
        3、采用不锈钢冲孔板制作，胶球的使用寿命可以延长20倍。

四、中央空调调冷凝器清洗装置/胶球清洗系统的组成

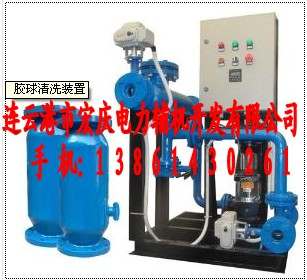

        连云港市宏庆电力辅机开发有限公司设计制造的中央空调胶球清洗/胶球清洗装置，胶球清洗/胶球清洗装置是国内更新换代节能环保产品，胶球清洗/胶球清洗装置主要由【收球器】＋先进的强排污反冲清洗二次滤网＋发球器＋蓄球器＋球阀＋PLC控制箱等组成。
       1、 中央空调调冷凝器清洗装置/胶球清洗装置结构设计新颖合理。
       2、中央空调调冷凝器清洗装置/胶球清洗装置自动化性能好，操作方便。
       3、中央空调调冷凝器清洗装置/胶球清洗装置收球率，胶球回收率≥98%。
       4、强排污反冲清洗二次滤网过滤能力强，反冲洗性能好。

五、中央空调调冷凝器清洗装置/胶球清洗系统工作原理

        中央空调调冷凝器清洗装置启动时，选用合适的胶球，将胶球从蓄球器手孔处投入蓄球器内，投球数量为主机【冷凝器】冷却水管数的10%。将面板竝旋钮旋在自动位置，PLC指令打开收球网和投球阀，球阀开到位时PLC指令启动发球器，关闭放水阀，再打开蓄球器上的排气阀，排完蓄球器内的空气，关闭排气阀，当水流正常运行时，PLC指令打开蓄球器的切换阀，不宜过猛的切换，过猛切换会导致收球网堵球。胶球在循环水流带动下进入【冷凝器】水室。胶球在循环水进出口压力差的作用下跳动旋转洗刷冷却管内泥沙污物，对冷却管内进行一次有效抹擦，使【冷凝器】冷却管内壁泥沙污垢随着水流带出，胶球经循环水水流的带动下进入【收球器】，【收球器】将胶球分离出来，由发球器再将胶球重新吸入蓄球器，按此规律往复循环对中央空调主机【冷凝器】冷却水管进行连续清洗，清洗运行时间一般为40分钟 。


六、中央空调冷凝器清洗装置的组成部件细节说明

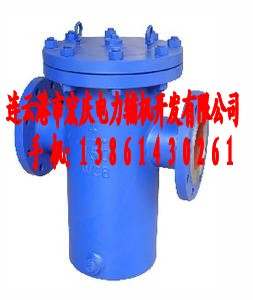

       1、中央空调胶球清洗装置----【收球器】：【收球器】是胶球清洗系统中的关键设备，它安装在中央空调主机【冷凝器】冷却水的回水管段上，它的作用是把胶球从冷却水中分离出来。宏庆公司设计的【收球器】，它克服了栅板的漏球、跑球、切球、碎球等缺点，操作方便，收球率高，经济效益好。

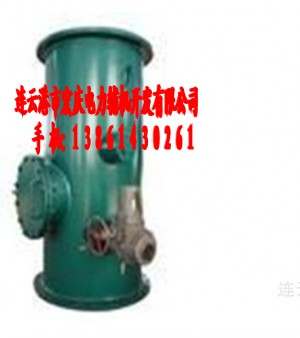

       2、中央空调胶球清洗装置----强排污反冲洗二次滤网：二次滤网是净化冷却水的主要设备之一，二次滤网可以清洗大于3㎜∽20mm的一切杂物，能保证胶球畅通无阻在主机【冷凝器】冷却管内正常运行，强排污反冲洗二次滤网起到了关键作用。详细工作参数等情况参阅强排污二次滤网使用说明书。电动旋转强排污反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示：它主要由：（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污装置等部件组成。


       3、中央空调调冷凝器清洗装置----【蓄球器】：【蓄球器】是胶球清洗装置系统用于放球、取球、存储和观察胶球循环情况的必要装置：它由外壳、漏斗、止回器、切换阀等部件组成，并设计观察窗、排气阀、放水阀。

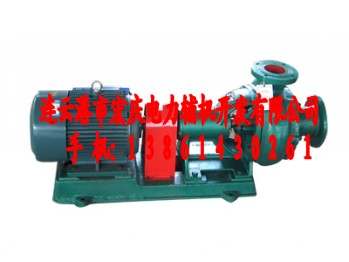

       4、中央空调胶球清洗装置胶球泵【发球器】：它是胶球系统中让胶球进行不断循环的动力设备，该装置是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。

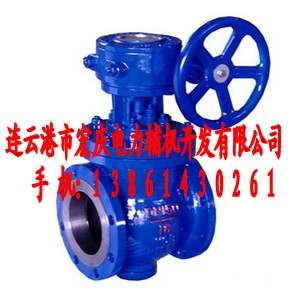

       5、中央空调胶球清洗装置----球阀:球阀是胶球清洗装置系统用于投球、收球的主要设备，主要阀体和球型阀板组成。

七、中央空调调冷凝器清洗装置最新系统配置【全自动胶球清洗装置】
         中央空调调冷凝器清洗装置新系统控制还可以设计成【全自动胶球清洗装置】，主要靠PLC模块自动化控制，电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，中央空调冷凝器新系统控制----投用可设置自动保护，清洗时间设计范围可以设置10-999小时自动清洗一次。清洗时间可设置为30-45分钟，清洗时间设置：中央空调胶球清洗装置运行，PLC指令打开装球室前置电动收球阀和循环水进水管道上电动投球阀，再将信号传送给胶球输送泵，启动胶球输送泵。当正常运行后，PLC指令打开装球室电动球阀，循环水管道回水管道上装有收球阀[漏斗式]，PLC设置时间清洗为30-45分钟后。PLC指令关闭装球室的电动阀门，其次PLC指令停止胶球泵运行，PLC再指令关闭电动投球阀门--收球电动阀门。根据PLC设置每隔10-999小时再进行下一次清洗工作，克服了人为清洗不正规等因素，保证了胶球清洗装置的安全稳定运行。
