在线冷凝器胶球清洗装置的作用
在线冷凝器胶球清洗装置可以提高换热效率 , 节约能源；延长设备使用寿命：提高生产效率和产品质量：减少经济损失。 在工业生产的过程中，有的时候会因为操作不当或者因水质原因而引起的突发情况,造成冷却管道线路结垢、堵塞，影响生产的正常运行。对此种情况，以前主要是靠停车清除污垢，会造成因停车清洗而损失过大。现在加装在线冷凝器-换热器胶球清洗装置，每天可以定时在线自动清洗，可以保证设备稳定正常运转，恢复正常生产状态。提高设备经济效率。

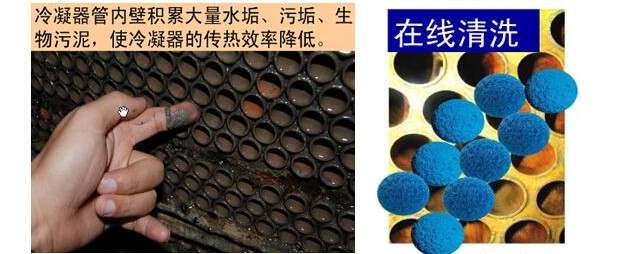

由于很多方面的原因，冷凝器-换热器等设备和管道线路线，在长期使用中都会产生很多如结焦、油污垢、水垢、沉积物、腐蚀产物、聚合物、菌类、藻类、粘泥等污垢。然而工作时产生的这些污垢会使设备和管道线路换热降低热效率，增加能耗、物耗等不良现象，污垢腐蚀性特别严重时还会使流程中断，装置系统被迫停用，直接造成各种经济损失，甚至还有可能发生恶性生产事故。在科学发展的今天要想完全的避免污垢的产生是几乎不可能的，所以在线冷凝器-换热器胶球清洗装置在工业 ( 如 : 石油、化工、电力、冶金各行业 ) 生产中是不可缺少的一种重要装置。
一、在线冷凝器胶球清洗装置概述
在线冷凝器胶球清洗装置：胶球清洗装置是对中央空调主机冷却管进行有效清洗的设备。该装置使用性能的好坏直接影响到主机冷却管的清洗程度和传热效果。近年来中央空调的市场拓宽，该装置广泛用于中央空调主机清洗工作，在连续工作不降低负荷的情况下，可以随时在线清洗，能始终保持冷却管的清洁状态，能延长冷却管的使用寿命，减轻劳动强度，增加经济效益。胶球清洗装置是中央空调安全经济运行不可缺少的装置。我公司生产的中央空调胶球清洗装置胶球清洗装置是目前国内更新换代产品，胶球清洗装置主要由漏斗式收球网和先进的强排污反冲清洗二次滤网组成。
1、设计结构新颖合理。
2、操作方便。
3、胶球回收率可达（≥98%）。
4、二次滤网过滤能力强。
二、在线冷凝器胶球清洗装置使用范围
在线冷凝器胶球清洗装置主要适用于中央空调主机冷却水管的清洗装置，还适用于各种热交换器对冷却管的清洗，大大提高了热交换效果，还提高了有效的经济效益。对于小机组通常采用单流程系统。使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。
三、 在线冷凝器胶球清洗装置的优点
1、我公司生产的在线冷凝器胶球清洗装置系列产品，具有不漏球、不切球、不跑球等优点。
2、收球率：冷却水压力在2公斤以上，投球达到饱和状态，收球率达到95%以上。
3、采用不锈钢冲孔板作为漏斗栅网，胶球的使用寿命可以延长20倍。
四、 在线冷凝器胶球清洗装置工作原理
在线冷凝器胶球清洗装置选用合适的胶球，将胶球从装球室手孔处投入装球室内，投球数量为主机冷却水管数的10%左右。先打开收球网的球阀，然后启动胶球泵，关闭放水阀，再打开装球室上的排气阀，排完装球室内的空气，关闭排气阀，再打开送球管道中间的球阀，当水流正常运行时慢慢打开装球室的切换阀，不宜过猛的切换，过猛切换会导致收球器堵球。胶球在循环水流带动下进入凝汽器水室。胶球在循环水进出口压力差的作用下跳动洗刷冷却管内泥沙污物，对冷却管内进行一次抹擦，使冷却管内壁泥沙污垢随着水流带出，胶球经循环水的带动下进入收球器，收球器将胶球分离出来，由胶球泵将胶球重新吸入装球室，按此规律往复循环对中央空调主机冷却水管进行连续清洗，运行时间一般为40分钟 。
五、 在线冷凝器胶球清洗装置收球器的型号及技术参数
型号 工作压力 循环水管径
DN-80 ≥0.2Mpa DN80
DN-100 ≥0.2Mpa DN100
DN-150 ≥0.2Mpa DN150
DN-200 ≥0.2Mpa DN200
DN-250 ≥0.2Mpa DN250
DN-300 ≥0.2Mpa DN300
DN-350 ≥0.2Mpa DN350
DN-400 ≥0.2Mpa DN400
DN-500 ≥0.2Mpa DN500
DN-600 ≥0.2Mpa DN600

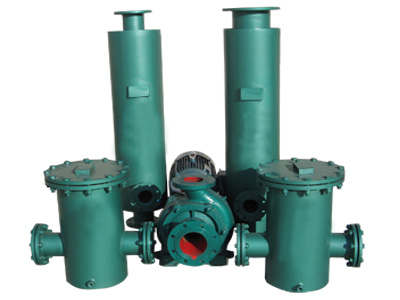

六、在线冷凝器胶球清洗装置的组成：①收球器②发球器③蓄球器④投球阀⑤收球阀⑥PLC控以制箱⑦强排污二次滤网等。
1、在线冷凝器胶球清洗装置强排污二次滤网：二次滤网是冷却水净化装置的主要设备之一，它可以清洗大于3㎜以上的一切杂物，能保证胶球畅通无阻在主机冷却管内正常运行，强排污二次滤网起到了关键作用。详细工作参数等情况参阅强排污二次滤网使用说明书。电动旋转强排污反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示：它主要由：（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污装置等部件组成。
2、在线冷凝器胶球清洗装置收球器：收球器是胶球清洗系统中的关键设备，它安装在中央空调主机冷却水的回水管段上，它的作用是把胶球从冷却水中分离出来。我公司设计的漏斗式收球网，它克服了栅板的漏球、跑球、切球、碎球等缺点，操作方便，收球率高，经济效益好。
3、在线冷凝器胶球清洗装置蓄球器：蓄球器是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置：它由外壳、漏斗、切换阀等部件组成，并配有观察窗、排气阀、放水阀。
4、在线冷凝器胶球清洗装置发球器：发球器是胶球系统中让胶球进行不断循环的动力设备，该水泵是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。
七、在线冷冷凝器胶球清洗装置PLC自动控制
在线冷凝器胶球清洗装置还可以实现自动化运行，主要靠PLC模块自动化控制，强排污二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止强排污二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，胶球清洗投用可设置二级时间保护，时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟，投用时间设置：PLC指令打开装球室前置电动球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。同时打开循环水进水管道上电动投球阀，当正常运行后PLC指令打开装球室出口电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门，PLC再指令关闭电动投球阀门，再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行，根据PLC设置每隔10-999小时再进行下一次清洗工作，这样保证了胶球清洗装置的安全运行。
 |
