胶球清洗装置几种结构与运行说明

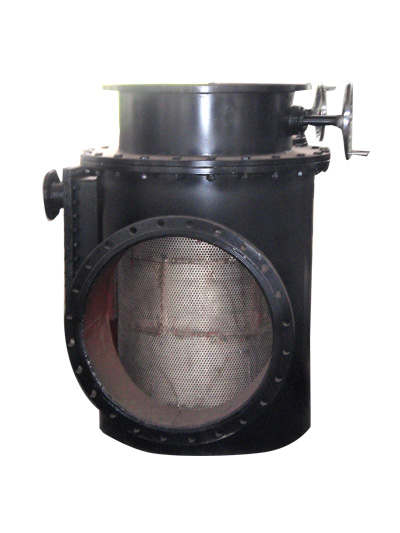

    １、收球网收[捕球器]---漏斗式收球网---分离式收球网---单栅板式收球网---∧式收球网


    收球网是胶球清洗装置系统的关键装置，它的功能是把胶球从冷却水中分离出来，且保证不漏球、不卡球。收球网安装在凝汽器、冷凝器、冷却器、冷油器、热热器等冷却水出口管段上，从凝汽器、冷凝器、冷却器、冷油器、热热器流出夹带胶球的水经过收球网时，胶球被拦截回收，并由引出管从收球网中引出。收球网的栅格网板可以转动，在胶球循环运动时网板置于“收球”位置，在不投运胶球清洗时网板置于“反冲洗”位置，此时网板上的杂物被水冲走，同时又减少网板的水阻。

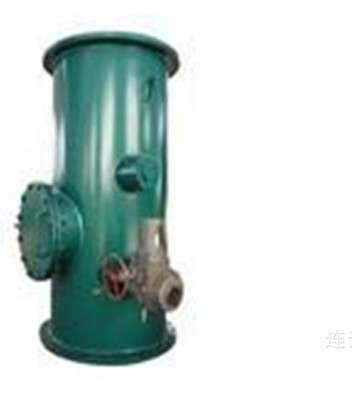

2、二次滤网[过滤器]---手动二次滤网---电动二次滤网---自动二次滤网---全自动二次滤网　


   当凝汽器、冷凝器、冷却器、冷油器、热热器的冷却水中夹杂着各种杂物通过冷却水系统时，杂物被滤芯[小孔不锈钢滤网]拦截在二次滤网的滤芯上，冷却水被净化后进入凝汽器、冷凝器、冷却器、冷油器、热热器，由滤网中的反冲洗装置及排污阀联动进行反冲洗，水流反向流动，卡在二次滤网的滤芯面上的杂物被水流反冲脱离网孔经排污阀排出。只要净化滤网不停地工作，冷却水进入凝汽器、冷凝器、冷却器、冷油器、热热器就始终处于清洁状态，二次滤网的阻力也不会增加。

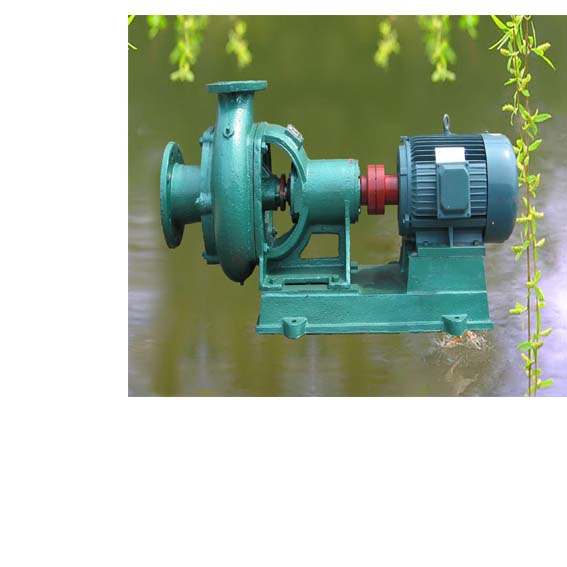

3、胶球泵---发球器

胶球泵---发球器是胶球清洗装置中使胶球不断循环的动力源,由收球网中引出的密集球的水流通过胶球泵后提高压力送入冷却水管内.该泵是专用的无障碍离心泵,具有不堵球、不损坏球、对胶球磨损小的特点,根据不同的使用条件,选用参数规格不同的胶球泵.建议选用扬程高的胶球泵,确保球的正常回收.

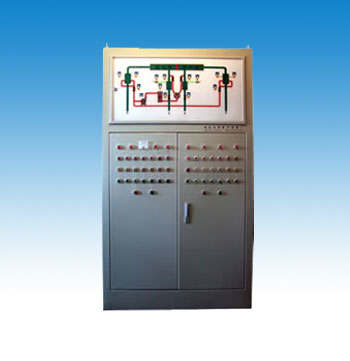

4、电控柜---[PLC]电控柜

电控柜是可控制胶球清洗装置全自动在线清洗的设备，电控柜为胶球清洗专用设备，程控采用PLC可编程控制器，具有自动、手动控制功能。开关量输入模块DⅠ，开关量输出D0。按工艺流程及设备要求分组，主要按液位信号及PH信号自动控制设备，各设备的运行、备用，状态送到控制面板显示。PLC负责点的采集、回路控制、连锁程序控制。使检测更准确、到位，确保球的高效率回收。具有远程控制功能。
5、装球室---[蓄球器]

    装球室是凝汽器、冷凝器、冷却器、冷油器、热热器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。
6、分汇器---三通阀。胶球通过其中导向板的切换可使胶球进入需要清洗的冷却管。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。

7、胶球---普通胶球---剥皮胶球---海棉胶球---中软胶球---金刚砂胶球---半金刚砂胶球

     ①普通胶球

　　普通胶球表面光滑，主要用于可再剥皮磨打后制成标准剥皮胶球，一些发电厂因管道无较硬沉积才定购光胶球，一般用于不锈钢管。但对铜管使用的效果不佳。主要用于去除软性污垢，适用于冷却水应用场合，淤泥、粘泥、泥砂等适用于铜管换热器。

     ②剥皮胶球

　　标准剥皮胶球特别适用于各种凝汽器铜管，标准剥皮胶球也是各发电厂常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。
　　剥皮胶球有效去除生物污垢、高粘性生物污垢。适用于不锈钢管以及钛合金管换热器。
③金刚砂胶球

　　金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道，但对管子有伤害，一般不长期使用，特别铜管更慎用有效去除硬质结垢，如：碳酸钙。适用于钢管、不锈钢管换热器。

冷油器胶球清洗对胶球的选型要求

一、胶球有机材料合成：泰囯产（天然胶），人造硅胶、高强度发泡粘合济等有机材料合成

橡胶球---中软橡胶球---剥皮球--金钢矿砂胶球的合成原材料:是由泰囯产（天然胶），人造硅胶、高强度发泡粘合济等有机材料合成；
二、胶球的应用范围：
橡胶球---中软橡胶球---剥皮球---金钢矿砂胶球的应用范围：主要适用于冷油器胶球清洗、换热器胶球清洗等在线清洗工艺。
三、胶球的使用寿命
橡胶球---中软橡胶球---剥皮球---金钢矿砂胶球的合成工艺合理，发泡均匀，胶球体干净，回弹性好，使用寿命长。
四、胶球的规格型号

φ5mm、φ6mm、φ8mm、φ10mm、φ11mm、φ16mm、φ18mm、φ19mm、φ20mm、φ22mm、φ24mm、φ25mm、φ26mm、φ28mm、φ30mm、φ32mm、φ35mm、φ38mm、φ40mm、φ42mm、φ44mm、φ45mm、φ48mm、
φ50mm、φ55mm、φ60mm、φ65mm、φ70mm、φ83mm

中央空调冷凝器胶球清洗装置的设计
中央空调冷凝器清洗装置/胶球清洗系统

中央空调冷凝器、蒸发器管道极易结垢，中央空调夏季为正常供冷期，应该做到日常水处理，否则在高硬度水质的环境下运行，冷却水系统内溶于水中的无机盐就会随着温度的升高结晶析出，在冷凝器换热管壁上形成垢，久而久之导致热交换效率降低。同时硬垢的厚度也会随增加，则能耗随之上升，结硬质水垢1mm厚时会增加6%~10%能耗；由于水的泥土、泥沙、腐殖物形成污垢，加上细菌、藻类等微生物及其分泌物形成的生物粘泥污垢，会附着在冷凝器换热管壁上形成泥垢，严重时造成管路堵塞；而污垢、粘泥会影响热交换效率，多耗电能，造成高压运行，严重时造成超压停机。所有这些严重地影响了中央空调冷凝器的正常运行。

一、中央空调调冷凝器清洗装置/胶球清洗系统概述
中央空调调冷凝器清洗装置/胶球清洗装置是对中央空调主机【冷凝器】冷却管进行有效清洗的设备。中央空调调冷凝器清洗装置/胶球清洗装置使用性能的好坏直接影响到主机【冷凝器】冷却管的清洗洁度和传热效果。随着国民经济发展，减轻劳动强度，增加经济效益。中央空调调冷凝器清洗装置/胶球清洗装置是中央空调安全经济运行不可缺少的设备。

二、中央空调调冷凝器清洗装置/胶球清洗系统使用范围
中央空调调冷凝器清洗装置【收球器】主要适用于中央空调主机冷却水管的清洗装置，还适用于各种热交换器对冷却管的清洗，大大提高了热交换效果，还提高了有效的经济效益。对于小机组通常采用单流程系统。使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高冷凝器的传热效果，防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。

三、中央空调调冷凝器清洗装置/胶球清洗系统的优点

        1、宏庆公司设计制造的胶球清洗装置【收球器】系列产品，具有不漏球、不切球、不跑球等优点。
        2、收球率：冷却水压力在1.2公斤以上，投球达到饱和状态，收球率达到95%以上。
        3、采用不锈钢冲孔板制作，胶球的使用寿命可以延长20倍。

四、中央空调调冷凝器清洗装置/胶球清洗系统的组成

        连云港市宏庆电力辅机开发有限公司设计制造的中央空调胶球清洗/胶球清洗装置，胶球清洗/胶球清洗装置是国内更新换代节能环保产品，胶球清洗/胶球清洗装置主要由【收球器】＋强排污反冲清洗二次滤网＋发球器＋蓄球器＋球阀＋PLC控制箱等组成。
       1、中央空调调冷凝器清洗装置/胶球清洗装置结构设计新颖合理。
       2、中央空调调冷凝器清洗装置/胶球清洗装置自动化性能好，操作方便。
       3、中央空调调冷凝器清洗装置/胶球清洗装置收球率，胶球回收率≥98%。
       4、强排污反冲清洗二次滤网过滤能力强，反冲洗性能好。

五、中央空调调冷凝器清洗装置/胶球清洗系统工作原理

中央空调调冷凝器清洗装置启动时，选用合适的胶球，将胶球从蓄球器手孔处投入蓄球器内，投球数量为主机【冷凝器】冷却水管数的10%。将面板竝旋钮旋在自动位置，PLC指令打开收球网和投球阀，球阀开到位时PLC指令启动发球器，关闭放水阀，再打开蓄球器上的排气阀，排完蓄球器内的空气，关闭排气阀，当水流正常运行时，PLC指令打开蓄球器的切换阀，不宜过猛的切换，过猛切换会导致收球网堵球。胶球在循环水流带动下进入【冷凝器】水室。胶球在循环水进出口压力差的作用下跳动旋转洗刷冷却管内泥沙污物，对冷却管内进行一次有效抹擦，使【冷凝器】冷却管内壁泥沙污垢随着水流带出，胶球经循环水水流的带动下进入【收球器】，【收球器】将胶球分离出来，由发球器再将胶球重新吸入蓄球器，按此规律往复循环对中央空调主机【冷凝器】冷却水管进行连续清洗，清洗运行时间一般为40分钟。

六、中央空调冷凝器清洗装置的组成部件细节说明
       1、中央空调胶球清洗装置----【收球器】：【收球器】是胶球清洗系统中的关键设备，它安装在中央空调主机【冷凝器】冷却水的回水管段上，它的作用是把胶球从冷却水中分离出来。宏庆公司设计的【收球器】，它克服了栅板的漏球、跑球、切球、碎球等缺点，操作方便，收球率高，经济效益好。

       2、中央空调胶球清洗装置----强排污反冲洗二次滤网：二次滤网是净化冷却水的主要设备之一，二次滤网可以清洗大于3㎜∽20mm的一切杂物，能保证胶球畅通无阻在主机【冷凝器】冷却管内正常运行，强排污反冲洗二次滤网起到了关键作用。详细工作参数等情况参阅强排污二次滤网使用说明书。电动旋转强排污反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示：它主要由：（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污装置等部件组成。


       3、中央空调调冷凝器清洗装置----【蓄球器】：【蓄球器】是胶球清洗装置系统用于放球、取球、存储和观察胶球循环情况的必要装置：它由外壳、漏斗、止回器、切换阀等部件组成，并设计观察窗、排气阀、放水阀。

       4、中央空调胶球清洗装置胶球泵【发球器】：它是胶球系统中让胶球进行不断循环的动力设备，该装置是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。

       5、中央空调胶球清洗装置----球阀:球阀是胶球清洗装置系统用于投球、收球的主要设备，主要阀体和球型阀板组成。

七、中央空调调冷凝器清洗装置最新系统配置【全自动胶球清洗装置】
         中央空调调冷凝器清洗装置新系统控制还可以设计成【全自动胶球清洗装置】，主要靠PLC模块自动化控制，电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，中央空调冷凝器新系统控制----投用可设置自动保护，清洗时间设计范围可以设置10-999小时自动清洗一次。清洗时间可设置为30-45分钟，清洗时间设置：中央空调胶球清洗装置运行，PLC指令打开装球室前置电动收球阀和循环水进水管道上电动投球阀，再将信号传送给胶球输送泵，启动胶球输送泵。当正常运行后，PLC指令打开装球室电动球阀，循环水管道回水管道上装有收球阀[漏斗式]，PLC设置时间清洗为30-45分钟后。PLC指令关闭装球室的电动阀门，其次PLC指令停止胶球泵运行，PLC再指令关闭电动投球阀门--收球电动阀门。根据PLC设置每隔10-999小时再进行下一次清洗工作，克服了人为清洗不正规等因素，保证了胶球清洗装置的安全稳定运行。
