新型胶球清洗装置备件

①二次滤网


二次滤网系列 ： 二次滤网、手动二次滤网、反冲洗二次滤网、强排污二次滤网、电动二次滤网、
立式二次滤网、卧式二次滤网、自动二次滤网、全自动二次滤网、不锈钢二次滤网、循环水二次滤网。
二次滤网壳体采用Q235B制作，网芯及轴系选用优质不绣钢。
②收球网

收球网有两种系列：1、漏斗式；2、双栅板式。壳体釆用Q235B制作，栅网选用优质不绣钢。
新型收球网是在相应的管道中设置了一个A型栅格网，上部为进水端，网板将整个管道截面全
部遮挡，收球工作由此开始。收球网的网板、主轴、卡轴块及紧固件等所有过流部件均可采
用优质不锈钢。A型栅格网的两片网板由两根转轴转动，在非运行工况时网板可被旋转到一定
角度，形成与水流平行的H型结构。H型结构使水流对网板进行反冲洗，可清除网上杂物及减
少水阻。在投球运行时将网板转回到原来的A型结构位置上。主要型式有手动（小管径）和电
动（大管径）两种供选用。即循环水管径小于DN700的可选用手动单板型收球网，当循环水管
径大于DN700可双板分流型收球网。
 胶球清洗装置

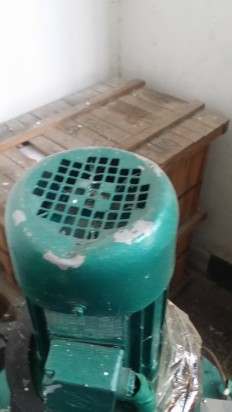

③双级胶球泵

双级胶球泵是一种新型胶球输送泵，新工艺特点，突出性能就显示它不切球、不损坏球、不堵球。
胶球输送泵为无障泵，这种泵在运行中不会损坏胶球，其泵效高，寿命长。
④蓄球器

蓄球器蓄球容积大，蓄球漏斗光滑，切换阀灵活，止回器效果明显。
⑤分配器


分配器引导胶球通畅，不跑球不堵球。
⑥球阀


球阀分为手动球阀和电动球阀两种；手动球阀用于手动胶球清洗装置，电动球阀用于自动胶球清洗装置。

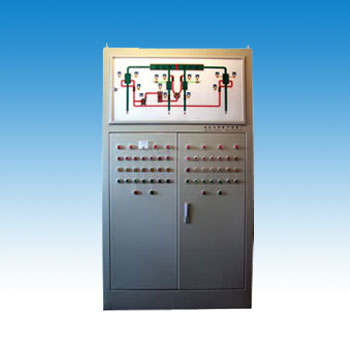

⑦电控箱

电控箱的制作根据需方要求，电器元件选购也必须按需方要求执行。
⑧胶球



胶球制作选用优质配料，1、首选60％天然橡胶；2、选20％弹性好的硅胶；3、选15％优质粘合胶；
4、造选5％海棉球体。
