胶球清洗装置的合理配套
1、收球网收[捕球器]---漏斗式收球网---分离式收球网---单栅板式收球网---∧式收球网

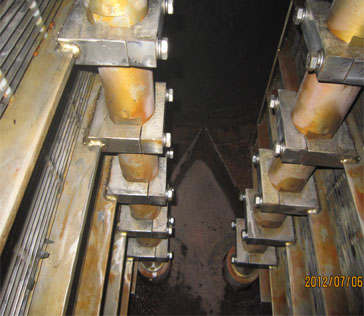

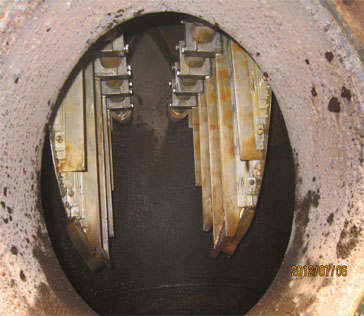

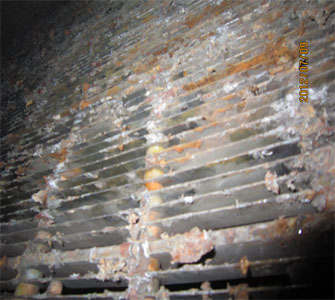

收球网是胶球清洗装置系统的关键装置,它的功能是把胶球从冷却水中分离出来,且保证不漏球、不卡球。收球网安装在凝汽器、冷凝器、冷却器、冷油器、热热器等冷却水出口管段上,从凝汽器、冷凝器、冷却器、冷油器、热热器流出夹带胶球的水经过收球网时,胶球被拦截回收,并由引出管从收球网中引出。收球网的栅格网板可以转动,在胶球循环运动时网板置于“收球”位置,在不投运胶球清洗时网板置于“反冲洗”位置,此时网板上的杂物被水冲走,同时又减少网板的水阻。
2、二次滤网[过滤器]---手动二次滤网---电动二次滤网---自动二次滤网---全自动二次滤网
当凝汽器、冷凝器、冷却器、冷油器、热热器的冷却水中夹杂着各种杂物通过冷却水系统时,杂物被滤芯[小孔不锈钢滤网]拦截在二次滤网的滤芯上,冷却水被净化后进入凝汽器、冷凝器、冷却器、冷油器、热热器,由滤网中的反冲洗装置及排污阀联动进行反冲洗,水流反向流动,卡在二次滤网的滤芯面上的杂物被水流反冲脱离网孔经排污阀排出。只要净化滤网不停地工作,冷却水进入凝汽器、冷凝器、冷却器、冷油器、热热器就始终处于清洁状态,二次滤网的阻力也不会增加。
3、胶球泵---发球器
胶球泵---发球器是胶球清洗装置中使胶球不断循环的动力源,由收球网中引出的密集球的水流通过胶球泵后提高压力送入冷却水管内.该泵是专用的无障碍离心泵,具有不堵球、不损坏球、对胶球磨损小的特点,根据不同的使用条件,选用参数规格不同的胶球泵.建议选用扬程高的胶球泵,确保球的正常回收.
4、电控柜---[PLC]电控柜
电控柜是可控制胶球清洗装置全自动在线清洗的设备,电控柜为胶球清洗专用设备,程控采用PLC可编程控制器,具有自动、手动控制功能。开关量输入模块DⅠ,开关量输出D0。按工艺流程及设备要求分组,主要按液位信号及PH信号自动控制设备,各设备的运行、备用,状态送到控制面板显示。PLC负责点的采集、回路控制、连锁程序控制。使检测更准确、到位,确保球的高效率回收。具有远程控制功能。
5、装球室---[蓄球器]
装球室是凝汽器、冷凝器、冷却器、冷油器、热热器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。
6、分汇器---三通阀。胶球通过其中导向板的切换可使胶球进入需要清洗的冷却管。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。

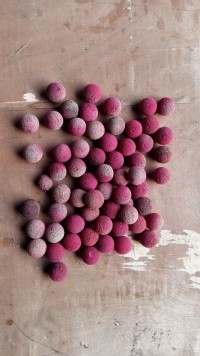

7、胶球---普通胶球---剥皮胶球---海棉胶球---中软胶球---金刚砂胶球---半金刚砂胶球
①普通胶球
普通胶球表面光滑,主要用于可再剥皮磨打后制成标准剥皮胶球,一些发电厂因管道无较硬沉积才定购光胶球,一般用于不锈钢管。但对铜管使用的效果不佳。 主要用于去除软性污垢,适用于冷却水应用场合,淤泥、粘泥、泥砂等.适用于铜管换热器。
②剥皮胶球
标准剥皮胶球特别适用于各种凝汽器铜管,标准剥皮胶球也是各发电厂常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。
剥皮胶球有效去除生物污垢、高粘性生物污垢。适用于不锈钢管以及钛合金管换热器。
③金刚砂胶球
金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道,但对管子有伤害,一般不长期使用,特别铜管更慎用。 有效去除硬质结垢,如:碳酸钙。适用于钢管、不锈钢管换热器。
冷油器胶球清洗对胶球的选型要求
一、胶球有机材料合成:泰囯产(天然胶),人造硅胶、高强度发泡粘合济等有机材料合成
橡胶球---中软橡胶球---剥皮球--金钢矿砂胶球的合成原材料:是由泰囯产(天然胶),人造硅胶、高强度发泡粘合济等有机材料合成;
二、胶球的应用范围:
橡胶球---中软橡胶球---剥皮球---金钢矿砂胶球的应用范围:主要适用于冷油器胶球清洗、换热器胶球清洗等在线清洗工艺。
三、胶球的使用寿命
橡胶球---中软橡胶球---剥皮球---金钢矿砂胶球的合成工艺合理,发泡均匀,胶球体干净,回弹性好,使用寿命长。
四、胶球的规格型号
φ5mm、φ6mm、φ8mm、φ10mm、φ11mm、φ16mm、φ18mm、φ19mm、φ20mm、φ22mm、φ24mm、φ25mm、φ26mm、φ28mm、φ30mm、φ32mm、φ35mm、φ38mm、φ40mm、φ42mm、φ44mm、φ45mm、φ48mm、
φ50mm、φ55mm、φ60mm、φ65mm、φ70mm、φ83mm
