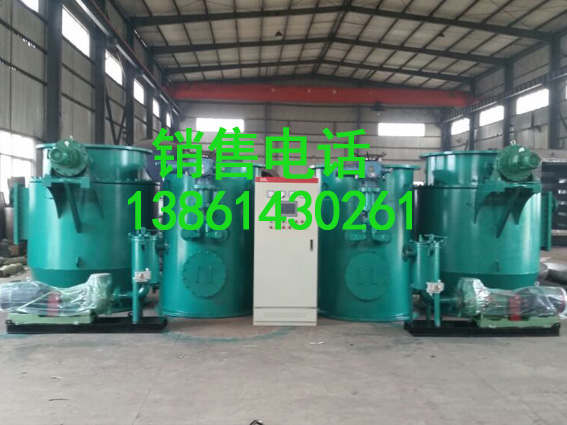

胶球清洗装置自动控制系统操作说明

一、电源要求说明：
   1、提供五芯电缆YJV3×25＋2×16[3Φ 220/380V（3P＋N＋PE）]至装置。
    2、建议使用一路不间断电源（AC 220V  1KVA）给PLC供电。
二、装置联锁说明：
    1、本装置送运行、故障信号和控制信号去DCS，在DCS操作站显示和报警。
    2、DCS送（DCS/PLC控制选择）信号及DCS启动信号至本装置，控制本来装置启停。
三、仪表清单：
    1、差压开关  型号：KH-53D  2史）（测量收球网进出口压力）。
    2、压力表    型号：Y-150/0-1.0MPa   4只（装在凝汽器进出水）

 四、胶球清洗装置试电：

     胶球清洗装置还可以实现自动化运行，主要靠PLC模块自动化控制，电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，胶球清洗投用可设置二级时间保护，时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟，投用时间设置：PLC指令打开装球室前置电动球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。同时打开循环水进水管道上电动投球阀，当正常运行后PLC指令打开装球室出口电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门，PLC再指令关闭电动投球阀门，再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行，根据PLC设置每隔10-999小时再进行下一次清洗工作，这样保证了胶球清洗装置的安全运行。
