凝汽器胶球清洗装置改进成功案例

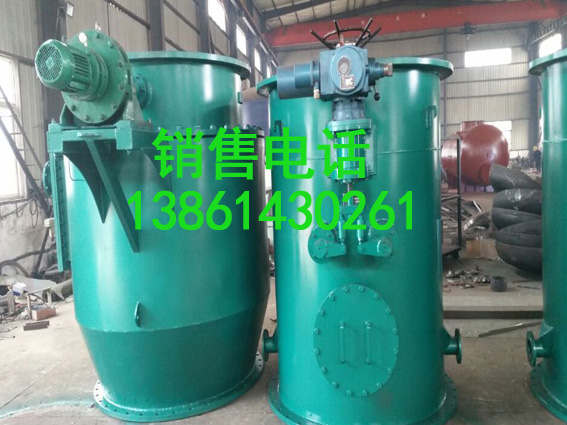

       山东香驰热动有限公司凝汽器胶球清洗装置收球率差，经唐钢山设计院推茬，购买连云港市宏庆电力辅机开发有限公司全自动胶球清洗装置一套,内置式收网【DN600】2台，自动反冲洗二次滤网【DN600】2台，电动装球室【DN300】1台，电动球阀【DN100】4只，手动球阀【DN100】4只，胶球输送泵【JQ125-60】1台，PLC控制箱【1700×700×350】1台。

        山东香驰热动有限公司机组停机检修时间短，改造时间仅给我公司48小时，我公司派出精兵良将，准时改造完毕，经过试水，所有改造部件无泄漏，投入正常运行。经过山东香驰热动有限公司凝汽器两侧收球率均≥95﹪，验收合格。给连云港宏庆电力全自动胶球清洗装置的评价：【连圣华康牌】凝汽器全自动胶球清洗装置性能好，自动化性能高，无需留人值守。

全自动胶球清洗装置试运行说明：

一、电源配套要求：
    1、买受人提供五芯电缆YJV3×25＋2×16[3Φ 220/380V（3P＋N＋PE）]至装置。
    2、建议使用一路不间断电源（AC 220V  1KVA）给PLC供电。
二、装置联锁说明：
    1、本装置预留DCS接口，投入运行时便于将故障信号和控制信号送给DCS，在DCS操作站可以显示和报警。
    2、DCS送（DCS/PLC控制选择）信号及DCS启动信号至本装置，控制本装置启停。
三、仪表清单：
    1、差压开关  型号：KH-53D  2史）（测量收球网进出口压力）。
    2、压力表    型号：Y-150/0-1.0MPa   4只（装在凝汽器进出水）

 四、胶球清洗装置投用需试电：

     胶球清洗装置还可以实现自动化运行，主要靠PLC模块自动化控制，电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，胶球清洗投用可设置二级时间保护，时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟，投用时间设置：PLC指令打开装球室前置电动球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。同时打开循环水进水管道上电动投球阀，当正常运行后PLC指令打开装球室出口电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门，PLC再指令关闭电动投球阀门，再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行，根据PLC设置每隔10-999小时再进行下一次清洗工作，这样保证了胶球清洗装置的安全运行。
