胶球清洗-自动胶球清洗装置的配置描述
一、概述
胶球清洗装置是汽轮发电机组在运行当中对凝汽器冷却管进行有效清洗的必要设备，该装置可以始终保持冷却管的清洁状态，延长冷却管的使用寿命，减轻劳动强度，是提高电厂经济效益，保障凝汽器安全运行不可缺少的装置。适用范围也相当广泛，它不仅适用于汽轮机的凝汽器，同样也适用于石油、化工等单位固定管板式热交换器的冷却管清洗。近几年来，我们不断征求广大用户意见，对胶球清洗装置进行反复研制及不断改进，使整个系统结构和使用性能更加完善，例如：
1、在不影响凝汽器工作性能的前提下，对其死角部件一一封堵，做“ 消缺”工作，防止胶球躲藏，影响清洗效果和胶球回收率；
2、较大型号的收球网，采用双轴传动；
3、对装置内部容易卡球的部件做“方圆角”处理；
4、系统管路布置简单，弯头数量尽可能减少。
经过我们改进后的胶球清洗装置有以下优点：
1、设计结构新颖合理；
2、胶球回收率高（≥96%）；
3、二次滤网具有较强的过滤能力；
4、操作方便。
凭借着以上的四点优特点，使我们设计生产的胶球清洗装置广泛应用于全国各大火力发电机组冷却水开式循环系统中，受到广大新老客户的一致好评。
二、工作原理
选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点（约1-2mm），且湿态比重和水相近。将胶球从装球室手孔外投入装球室内，数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵，打开系统两端球阀，胶球在比循环水进口压力略高一些的水流带动下，进入凝汽器水室。因胶球是一个多微孔柔软的弹性体，在循环水进出口压力差的作用下，被挤压通过冷却管、对冷却管内径进行一次抹擦，使管内壁污垢随水流带出，胶球随循环水经出水管进入收球网，在收球网板的阻拦下，把胶球分离出来，由胶球泵抽出重新回到装球室，如此循环往复对凝汽器冷却管实现连续自动清洗。

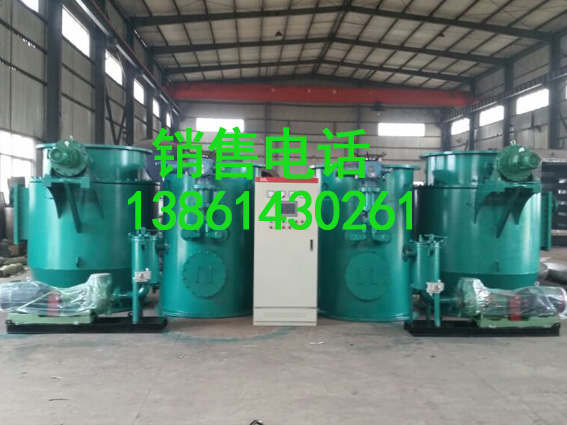

三、胶球清洗装置的组成部分
1、收球网
收球网是汽轮发电机组运行中对凝汽器进行胶球清洗过程中的关键组成设备之一。
要维持海绵胶球对冷却管的连续清洗，就要将胶球源源不断地送入清洗系统中，再将清洗过冷却管的胶球及时回收，再次用于清洗。收球网就是用要把分散在冷却水中的胶球全部收集起来，便重复使用的设备。
收球网安装在冷却水出水管段上，从凝汽器流出来夹带胶球的水经过收球网时，胶球被回收并由引出管中引出，收球网的栅板可以转动，在胶球循环运动时网板置于“收球”状态，在不投运胶球清洗时栅板置于“反冲洗”位置，此时网板上的杂物被水冲走，同时减少栅板的水阻。
⑴、XSD型收球网
XSD型收球网是在收球网壳体内设置了单栅板。
收球时，通过外部的执行机构控制，栅板斜“1”型布置，将整个管道截面全部封挡，以实现收球。
“1”型栅板由单根转轴转动。
在收球网非运行时，栅板被旋转到一定角度，形成与水流平行的“1”型结构，同时，使水流对栅板进行冲洗。

常见规格型号参数表
型号 形式 循环水管径 胶球出口
管径 设备总长（mm） 栅格间距（mm） 电动执行机构功率（kw）
XSD-300 立式、卧式 DN300 DN80 1150 7 0.12
XSD-400 立式、卧式 DN400 DN80 1200 7 0.12
XSD-500 立式、卧式 DN500 DN80 1300 7 0.18
XSD-600 立式、卧式 DN600 DN80 1400 7 0.18
XSD-700 立式、卧式 DN700 DN80 1500 7 0.18

⑵、XSF型收球网
XSF系列收球网是在收球网壳体内设置了双栅板。
收球时，通过外部的执行机构控制，栅板呈“A”型布置，将整个管道截面全部封挡，以实现收球。
“A”型栅板由两根转轴转动。
在非运行工况时，栅板可被旋转到一定角度，形成与水流平行的“H”型结构，同时，使水流对栅板进行冲洗。

常见规格型号参数表
型号 形式 循环水管径 胶球出口
管径 设备总长（mm） 栅格间距（mm） 电动执行机构功率（kw）
XSF-800 立式、 卧式 DN800 DN80 1520 7 0.18
XSF-900 立式、 卧式 DN900 DN80 1560 7 0.18
XSF-1000 立式、卧式 DN1000 DN80 1660 7 0.18
XSF-1200 立式、卧式 DN1200 DN80 1750 7 0.25
XSF-1400 立式、卧式 DN1400 DN80 1850 7 0.25
XSF-1600 立式、卧式 DN1600 DN80 2100 7 0.25
XSF-1800 立式、卧式 DN1800 DN80 2200 7 0.37
XSF-2000 立式、卧式 DN2000 DN80 2350 7 0.37
XSF-2200 立式、卧式 DN2200 DN80 2500 7 0.37

 2、二次滤网
二次滤网系统是净化水中污物,保持凝汽器水室经常处于清洁状态，保证胶球正常投运，提高胶球回收率不可缺少的装置。经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质，经过循环水泵进入二次滤网再过滤，循环往复，从而完成过滤排污工作过程。

⑴、WE型二次滤网
该系列产品为带蝶阀的外旋式二次滤网。冷却水从网芯外部流向内部，利用蝶阀的导向，造成冷却水在二次滤网的外围产生旋转流动，将水中的杂物从网芯上冲下，从排污管排出。

常见规格型号参数表
型号 形式 循环水管径 排污口管径 设备总长
（mm） 壳体直径
（mm） 执行机构型号
WE-300 立式、卧式 DN 300 DN80 1022 620 Q60
WE-400 立式、卧式 DN 400 DN100 1022 720 Q60
WE-500 立式、卧式 DN 500 DN100 1224 820 Q60
WE-600 立式、卧式 DN 600 DN150 1224 920 Q60
WE-700 立式、卧式 DN 700 DN150 1741 1080 Q60
WE-800 立式、卧式 DN 800 DN150 1765 1300 Q120
WE-900 立式、卧式 DN 900 DN200 1770 1400 Q120
