凝汽器胶球清洗装置是汽轮发电机组在运行当中对凝汽器冷却管进行有效清洗的设备。胶球清洗装置使用性能的好坏，直接影响到凝汽器的清洁程度和传热效率。胶球清洗装置的适用范围相当广泛，它不仅适用于汽轮机的凝汽器，同样也适用于石油、化工等单位固定管板式热交换器的冷却管清洗，在连续工作不降低负荷的情况下，胶球清洗装置可随时投入使用，始终保持冷却管的清洁状态，延长冷却管的使用寿命，减轻劳动强度，是提高电厂经济效益、保障凝汽器安全经济运行。
一、凝汽器胶球清洗装置的组成部件：

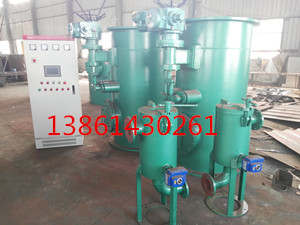

　　宏庆公司设计生产的凝汽器胶球清洗装置是目前国内更新换代产品，凝汽器胶球清洗装置主要组成部件①强排旋转反冲洗二次滤网、②收球网、③胶球输送泵、④装球室、⑤胶球支配器、⑥投球阀、⑦收球阀、⑧PLC控制箱、⑨胶球。
二、凝汽器胶球清洗装置工艺系统说明
　　凝汽器胶球清洗装置系统由强排旋转反冲洗二次滤网、收球网、装球室、胶球泵、胶球支配器、投球阀、收球阀、管路和电器控制装置构成。凝汽器胶球清洗装置系统主要由PLC自动控制，凝汽器胶球清洗装置还可以实现自动化运行，主要靠PLC模块自动化控制，电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，胶球清洗投用可设置二级时间保护，时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟，投用时间设置：PLC指令打开装球室前置电动球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。同时打开循环水进水管道上电动投球阀，当正常运行后PLC指令打开装球室出口电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门，PLC再指令关闭电动投球阀门，再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行，根据PLC设置每隔10-999小时再进行下一次清洗工作，这样保证了胶球清洗装置的安全运行。
三、凝汽器胶球清洗装置工作原理
　　凝汽器胶球清洗装置选用合适的海绵胶球，球的湿态走径比冷却管内径略大一点（约1—2mm）且湿态比重和水相近。将胶球从装球室手孔处投入装球室内，数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵，打开系统两端球阀，胶球就在此循环水进口压力略高一些的水流带动下，进入凝汽咕嘟水室。因胶球是一个多微柔软的弹性体，在循环水进出口压力差的作用下被挤压通过冷却管，对冷却管内径进行一次抹擦，使管内壁污垢随水流带出，胶球循环水经过水管进入收球网，在收球网板的阻拦下，把胶球分离出来，由胶球泵抽出重新回到胶球室，如此循环往复对凝汽器冷却管实现连续清洗。
四、凝汽器胶球清洗装置的部件用途说明
　　（1）胶球清洗装置：二次滤网是冷却水净化装置的主要设备之一，它清除了大于6mm以上的一切杂物，对保障胶球的畅通无阻和凝汽器的正常工作，起到了关键作用。（附图二）详细工作参数等情况参阅“二次滤网”专用说明书。电动旋转高压水反冲二次滤网结构形式如图2，它主要由：（1）壳体（2）不锈钢网芯（3）高压喷咀（4）传动机构（5）减速机（6）排污门等六个部件组成。
　　（2）胶球清洗装置收球网：收球网是胶球清洗系统中的关键设备，它安装在凝汽器的出水管段上，它的作用是把胶球从冷却水中分离出来，我厂设计的收球网型式，是漏斗式它克服了栅网板式收球网漏球，堵球等现象。收球率可达95%以上。
　　（3）胶球清洗装置装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置，它由外壳、漏斗、切换阀等组成，并配有观察窗、放气、放水电磁阀门等。
　　（4）胶球清洗装置胶球泵：它是胶球清洗装置系统中使用胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和胶球磨损小等优点
一、胶球清洗装置的主要组成
       １、胶球清洗装置-收球网
　　  收球网是胶球清洗系统的关键设备，它的功能是把胶球从冷却水中分离出来，且保证不漏球、不卡球。收球网安装在冷却水出口管段上，从凝汽器流出夹带胶球的水经过收球网时，球被回收并由引出管从收球网中引出。收球网的栅格网板可以转动，在胶球循环运动时网板置于“收球”位置，在不投运胶球清洗时网板置于“反冲洗”位置，此时网板上的杂物被水冲走，同时又减少网板的水阻。
        2、胶球清洗装置-二次滤网：　
　　  当冷却水夹杂着杂物通过系统时，杂物被小孔滤网阻挡在滤网迎水面，冷却水通过小孔被净化后进入凝汽器，由滤网中的反冲洗装置及排污阀联动进行反冲洗，水流反向流动，卡在进水面上的杂物被水流反冲脱离网孔由排污阀引出。只要净化滤网不停地工作，冷却水进入凝汽器就始终是清洁的，滤网的阻力也不会增加。
        3、胶球清洗装置-胶球泵
　　  胶球泵是胶球清洗装置中使胶球不断循环的动力源，由收球网中引出的密集球的水流通过胶球泵后提高压力送入冷却水管内，该泵是专用的无障碍离心泵，具有不堵球、不损坏球、对胶球磨损小的特点，根据不同的使用条件，选用参数规格不同的胶球泵，建议选用扬程高的胶球泵，确保球的正常回收。
        4、胶球清洗PLC自动控制
        胶球清洗装置还可以实现自动化运行，主要靠PLC模块自动化控制，电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，胶球清洗投用可设置二级时间保护，时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟，投用时间设置：PLC指令打开装球室前置电动球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。同时打开循环水进水管道上电动投球阀，当正常运行后PLC指令打开装球室出口电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门，PLC再指令关闭电动投球阀门，再指令关闭收球电动阀门、其次PLC指令停止胶球泵。PLC自动控制具有远程控制功能。
        5、胶球清洗装置-分汇器
　　  分汇器是一个三通(管)阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。
        6、胶球清洗装置-胶球种类
标准剥皮胶球
　　 标准剥皮胶球特别适用于各种凝汽器铜管，标准剥皮胶球也是各发电厂最常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。
　　 剥皮胶球有效去除生物污垢、高粘性生物污垢。适用于不锈钢管以及钛合金管换热器。
普通胶球
　　 普通胶球表面光滑，主要用于可再剥皮磨打后制成标准剥皮胶球，一些发电厂因管道无较硬沉积才定购光胶球，一般用于不锈钢管。但对铜管使用的效果不佳。
　　 主要用于去除软性污垢，适用于冷却水应用场合，淤泥、粘泥、泥砂等.适用于铜管换热器。
金刚砂胶球
　　 金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道，但对管子有伤害，一般不长期使用，特别铜管更慎用。
　　 有效去除硬质结垢，如：碳酸钙。适用于钢管、不锈钢管换热器。
