虹桥热电股份有限公司胶球清洗装置技改

经双方友好协商，就胶球清洗装置改造项目达成以下协议：
一、胶球清洗装置的组成：

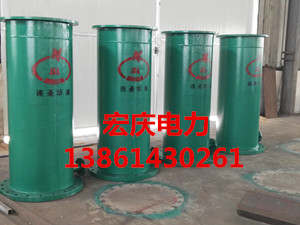

1、内置式收球网：收球网是胶球清洗系统中的关键设备，它安装在凝汽器循环水的回水管段上，它的作用是把胶球从冷却水中有效分离出来。我公司设计的内置式收球网，它克服了栅板式收球网的漏球、跑球、切球等缺点，操作方便，收球率高，经济效益好。材质：外壳Q235B,收球拦网为304.网板厚度：3mm。
2、电动装球室：装球室是胶球清洗装置中用于装球、点球、取球、存储球，观察胶球在管线里运行情况的装置。它由外壳、漏斗、切换阀、放气阀、放水阀、电动执行机构等部件组成，并配有观察窗，便于观察胶球的运行。材质：外壳Q235B, 装球网为304.网板厚度：3mm。
3、胶球输送泵：它是胶球系统中使胶球进行不断循环的动力设备，该水泵是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。材质：外壳铸铁,叶轮、泵轴为304。电机为YE3节能型。
4、电动分汇器：分电动汇器就是一个三通阀，通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器，其进岀口通径为DN100。材质为S304。
5、PLC自动控制箱：PLC自动控制箱规格1700x700x350，控制箱本体材质为不锈钢。PLC自动控制预留DCS接口，供远程控制使用。 PLC采用西门子S7及扩展产品，调试结束供方提供PLC编程软件，便于需方今后的维护调整。

二、PLC自动胶球清洗装置控制方式：

PLC首先指令关闭装球室阀门，关到后PLC指令打开左侧电动投球阀(1)电动收球阀(2)，开到后将信号传送给PLC，PLC指令启动胶球输送泵。30秒后PLC指令打开装球室切换阀，胶球清洗装置进入正常运行状态。PLC可设置清洗时间，清洗时间由使用厂家根据运行实际情况设定（30--50分钟），当自动清洗时间完成后，PLC指令关闭装球室的电动阀门，30秒后关闭电动收球阀(2)，60秒后关闭电动收球阀(1)，30秒后切换电动分汇器方向，PLC进入右侧清洗状态：PLC指令打开电动球阀(3)，30秒后打开电动球阀(4)，30秒后再打开装球室电动阀门，自动清洗时间完成后， PLC指令关闭装球室电动阀门，30秒后指令关闭球阀(4)，60秒后指令关闭球阀(3)，10秒后指令停止胶球泵运行。本次运行为单元化清洗。

三、改造事项：

1、在凝汽器胶球清洗装置安装前要对凝汽器冷却水管进行一次彻底清洗。
2、胶球清洗装置投运时确保凝汽器系统循环水清洗压力，根据贵公司实际情况提升清洗压力。
3、供方提供设备安装图纸、电气控制图纸，附在技术协议后。安装调试结束后提供竣工图4套。
4、供方安装调试结束后，对需方提供必要的培训。
5、供方提供设备，安装由需方完成。供方负责指导安装及现场调试。

四、性能保证与售后服务

1、投球饱和状态下，收球率≥95%。
2、设备在正常投运后，供方免费提供一年质保。

五、全自动胶球清洗装置供货范围

序号名   称        规格型号    单位数量    备注
序号胶球清洗装置 DN900     套          1       生产厂家
1 内置式收球网 SV-900     台          2       宏庆电力制造
2 电动装球室 ZQS-300     台     1       宏庆电力制造
3 胶球输送泵 JQ125-22    台          1            宏庆电力制造
4 电动球阀 DN100     台          4       杨州超能
5 手动球阀 DN100     台          4       河北远大
6 胶球 ≤Φ20             个        2000       宏庆电力制造
7 PLC程控柜 LSHK-I      台    1       宏庆电力制造
8 反向法兰及紧固附件     套          1            宏庆电力制造

六、双方代表签字：

供方：连云港市宏庆电力辅机开发有限公司
签字：孙楼
日期：2016.09.17

需方：山东虹桥热电股份有限公司
签字：李波
日期：2016.09.17

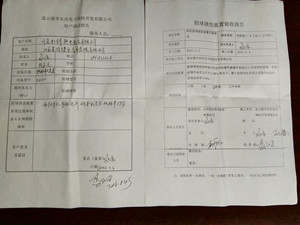

七、胶球清洗装置验收报告
