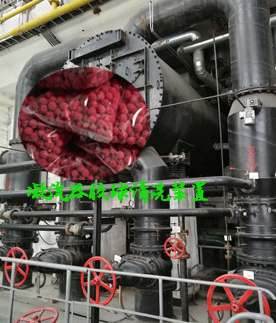

胶球清洗装置循环水系统自动带反冲洗二次滤网技术说明
1.总 则 1.1 本技术规范书适用于--发展集团有限公司的胶球清洗装置循环水系统自动带反冲洗二次滤网及辅件设备,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 2.2 技术数据 胶球清洗装置汽轮发电机凝汽器循环水过滤器,利用滤网直接拦截循环水中的杂质,去除水体悬浮物、颗粒物,净化水质。 循环水管道接口尺寸为DN800。 胶球清洗装置中二次滤网需为电动旋转反冲式二次滤网结构形式,它主要由:⑴壳体⑵不锈钢网芯⑶传动机构⑷减速机⑸强排污装置等部件组成。 工作原理:经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质,经过循环水泵进入二次滤网再过滤,当水中悬浮物、塑料薄膜等杂质在滤网表面附到一定数量时,滤网的内外水压差增大到控制系统规定数值时(一般为500mmH2O柱),启动控制系统动用、排污机构投入工作,将附着物排出二次滤网,待内处压差恢复到正常时(一般≤400mmH2O柱)控制机构关闭、循环往复,从而完成过滤排污工作过程。也可以根据使用情况定时排污。 规格型号 通径 壳体直径 二次滤网高度 排污管径 附注说明 供货厂家提供 DN800 供货厂家根据要求进行设计 3000mm ∮219*6 本滤网为立式安装,其中网孔直径7.5mm,水阻≤400mmH2O柱,在进口压力一定的情况下,要始终保证滤网出口压力不小于0.2MPa,进、出口为法兰连接,供货厂家需配套设备本体所有的配对的法兰、螺栓、垫片、阀门及与凝汽器之间的补偿节和电机的控制箱 工作介质:发电厂循环水 工作水温:≥80℃ 水压:30mH2O 进出口管径:DN800 滤芯:不锈钢 滤网孔径:7.5mm 水阻:≤300mmH2O 4、接口及布置形式:立式法兰连接 5、设备规范 胶球清洗装置与二次滤网有关的所有设备、系统和工程应符合合同签署之日时所知的、设备安装地适用的最新法规、规范和安全规程。 二、供货范围 1.一般要求 1.1 本部分规定了合同设备的供货范围。供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的,且设备的技术经济性能符合技术规范的要求。 1.2 供方应提供详细供货清单,清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件,即使本合同技术规范未列出和/或数目不足,供方仍须在执行合同时补足。 1.3 除有特别注明外,所列数量均为一台设备所需。 1.4 供方应提供所有安装和检修所需专用工具和消耗材料等,并提供详细供货清单。 1.5 提供随机备品备件满足要求的2年内无故障运行,且满足2次小修及第一次大修所需的备品备件,并在合同文件中给出具体清单。 1.6 提供所供设备中的进口件清单。 1.7 供方提供的技术资料清单见技术资料及交付进度。 2.供货范围 2.1 .二次滤网 序号 名称 规格型号 单位 数量 生产厂家 备 注 1 二次滤网 LSHK-800 台 1 宏庆公司 2 电动排污阀 DN200 台 1 宏庆公司 3 电控柜(含定时排污控制) 配套 台 1 宏庆公司 4 紧固件及反法兰 配套 套 1 宏庆公司 2.4 专用工具——(本设备无专用工具) 2.5进口件清单——(本设备无进口件) 2.6 备品备件 序号 名称 规格型号 单位 数量 生产厂家 备 注 1 3.质量保证及服务 3.1除易损件外,设备使用寿命30年以上。 3.2设备质保期为自设备投运之日起一年。在设备质保期内,如因制造方的质量问题,投标方应无偿进行零部件更换及修理。 3.3在设备安装、调试过程中,如需要,投标方应及时派技术人员到现场免费进行指导调试试运,并免费负责解决设备调试过程中出现的制造质量问题,直至设备无缺陷投运。 |
