谈一谈“双侧胶球清洗装置系统控制箱操作说明”

1.控制范围：四台电动球阀（220v），两台分汇器执行器（220v），一台装球室执行器（220v），一台胶球泵（380v，15KW）。
2.端子接线：控制柜现场安装完毕后，请按照随货提供的接线端子图进行接线。
其中电动球阀/装球室切换阀均为220v，无源触点型执行器，每台执行器应接6根线，以A侧收球网出口阀为例（下同），请将控制柜内“A侧收球网出口阀N线”、 “A侧收球网出口阀开” 、 “A侧收球网出口阀关” 、“A侧收球网出口阀信号公共端”、“A侧收球网出口阀开到位”、“A侧收球网出口阀关到位”6个接点分别接至A侧收球网出口阀切换阀的1#、2#、3#、4#、5#、6#端子上。接线调试时。胶球泵为三相异步电机，接线调试时，应注意正反相。
3．操作说明：
1)控制柜上电：所有执行器接线完毕后，请将电源线接入，该控制柜采用三相四线制供电。控制柜上电前，建议使用万用表测量三相电压是否为380v，以及每相火线与零线之间是否为220v。若一切正常，请将控制柜总空开和二次回路空开打开，并确保控制柜面板上的急停按钮没有处于按下的位置（急停按钮按下，二次回路不得电）。控制柜上电后，触摸屏进入初始界面如图1所示。

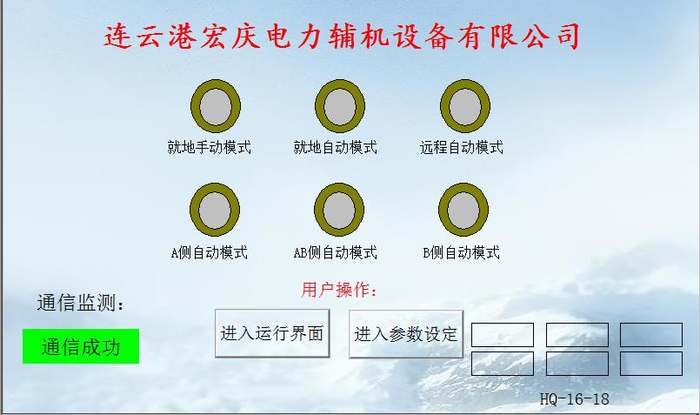

图1 主页
2)时间设定：控制柜使用前，应先设定系统自动运行所需的参数。轻按图1中的“进入参数设定”按钮，进入参数设定界面，如图2所示。

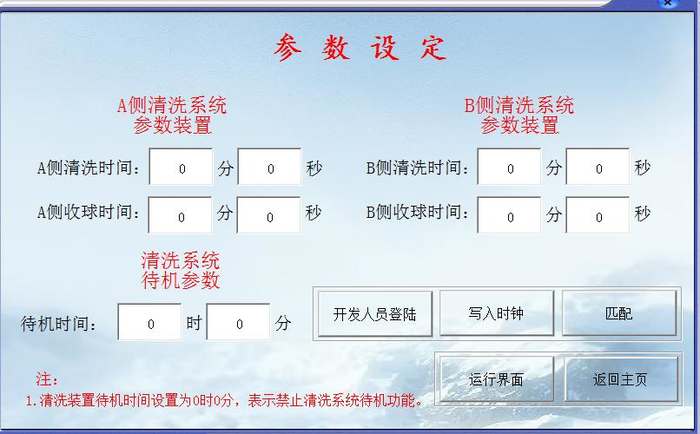

图2 时间设定

清洗时间：清洗时间分为A侧清洗时间和B侧清洗时间，分别指A、B两侧清洗装置投球清洗的时间，最大设置为53分。
收球时间：收球时间分为A侧收球时间和B侧收球时间，分别指A、B两侧胶球清洗装置清洗结束后，关闭装球室收球的时间，最大设置为53分。
待机时间：分为A、B侧二次滤网待机时间和胶球清洗装置待机时间。是指各系统两次自动运行流程的间隔时间，最大设置为999小时59分。
3)手动操作：
①轻按图1中的“进入运行界面”按钮，进入图3所示的系统运行界面。
②将控制柜面板上的“手动/自动/远程”旋钮旋至“手动档”上，图1所示的主页界面中“就地手动模式”指示灯变为绿色，表示系统进入手动模式，方可进行手动操作。以手动清洗AB侧为例。

图3 运行界面
③打开分汇器：分别轻按图3所示运行界面中的下方“分汇器”图标，弹出如图4所示的操作窗口，轻按“A侧运行”按钮，分汇器打开，直至阀门运行至全开位置，系统自动断电，阀门停止；
分别轻按图3所示运行界面中的上方“分汇器”图标，弹出如图5所示的操作窗口，轻按“A侧运行”按钮，分汇器打开，直至阀门运行至全开位置，系统自动断电，阀门停止；

图4分汇器一手动操作窗口

图5分汇器二手动操作窗口

④打开A侧收球网出口阀、A侧投球阀：轻按图3所示运行界面中A侧收球网出口阀图标，弹出如图6所示的操作窗口，轻按“开”按钮，A侧收球网出口阀打开，直至阀门运行至全开位置，系统自动断电，阀门停止；轻按图3所示运行界面中A侧投球阀图标，弹出如图7示的操作窗口，轻按“开”按钮，A侧投球阀打开，直至阀门运行至全开位置，系统自动断电，阀门停止。

图6  A侧收球网出口阀操作窗口

图7  A侧投球阀操作窗口

⑤启动胶球泵：在“运行界面”中轻按胶球泵图标，弹出图8示的操作窗口。轻按启动按钮，胶球泵开始运行，首次使用时应注意电机是否为顺时针旋转，若不是，则电机反向，断电后将电机三相电源线中的任意两相调换位置即可。

图8  胶球泵操作窗口

⑥开装球室：在“运行界面”中轻按装球室图标，弹出如图9示的操作窗口，轻按投球按钮，装球室将打开投球，直至运行至开到位的位置后，系统自动断电，装球室切换阀停止。维持此时系统状态一段时间，清洗A侧。

图9装球室操作窗口

关闭装球室：在图9所示的装球室操作窗口中轻按收球按钮，装球室将关闭收球，直至运行至关到位的位置后，系统自动断电，装球室切换阀停止。维持此时系统状态一段时间，收球A侧。
⑦关闭A侧投球阀，停止胶球泵: 轻按图3所示运行界面中A侧收球网出口阀图标，弹出如图7所示的操作窗口，轻按“关”按钮，A侧投球阀关闭，直至阀门运行至全关位置，系统自动断电，阀门停止；
在“运行界面”中轻按胶球泵图标，弹出图8示的操作窗口。轻按“停止”按钮，胶球泵停止运行，首次使用时应注意电机是否为顺时针旋转，若不是，则电机反向，断电后将电机三相电源线中的任意两相调换位置即可。
⑧关闭A侧收球网出口阀：轻按图3所示运行界面中的“A侧收球网出口阀”图标，弹出如图6所示的操作窗口，轻按“关”按钮，A侧收球网出口阀关闭，直至阀门运行至全关位置，系统自动断电，阀门停止。
⑨关闭分汇器：分别轻按图3所示运行界面中的下方“分汇器”图标，弹出如图4所示的操作窗口，轻按“B侧运行”按钮，分汇器关闭，直至阀门运行至全关位置，系统自动断电，阀门停止；
分别轻按图3所示运行界面中的上方“分汇器”图标，弹出如图5所示的操作窗口，轻按“B侧运行”按钮，分汇器关闭，直至阀门运行至全关位置，系统自动断电，阀门停止；

⑩打开B侧收球网出口阀、B侧投球阀：轻按图3所示运行界面中B侧收球网出口阀图标，弹出如图10所示的操作窗口，轻按“开”按钮，B侧收球网出口阀打开，直至阀门运行至全开位置，系统自动断电，阀门停止；轻按图3所示运行界面中A侧投球阀图标，弹出如图11示的操作窗口，轻按“开”按钮，B侧投球阀打开，直至阀门运行至全开位置，系统自动断电，阀门停止。

图10  B收球网出口阀操作窗口

图11  B侧投球阀操作窗口

⑪启动胶球泵：在“运行界面”中轻按胶球泵图标，弹出图8示的操作窗口。轻按“启动”按钮，胶球泵开始运行，首次使用时应注意电机是否为顺时针旋转，若不是，则电机反向，断电后将电机三相电源线中的任意两相调换位置即可。
⑫打开装球室：在图9所示的装球室操作窗口中轻按“投球”按钮，装球室将打开投球，直至运行至开到位的位置后，系统自动断电，装球室切换阀停止。维持此时系统状态一段时间，清洗B侧。
关闭装球室：在图9所示的装球室操作窗口中轻按“收球”按钮，装球室将关闭收球，直至运行至关到位的位置后，系统自动断电，装球室切换阀停止。维持此时系统状态一段时间，收球B侧。
⑬关闭B侧投球阀,停止胶球泵：在图9所示的B侧投球阀操作窗口中轻按“关闭”按钮，阀门将关闭，直至运行至全关位置，系统自动断电，阀门停止。
停止胶球泵：在图8所示的胶球泵操作窗口中轻按“停止”按钮，胶球泵将停止
⑭关闭B侧收球网出口阀：轻按图3所示运行界面中的“B侧收球网出口阀”图标，弹出如图10所示的操作窗口，轻按“关”按钮，B侧收球网出口阀关闭，直至阀门运行至全关位置，系统自动断电，阀门停止。

如要实现AB侧清洗按照上述流程即可；若只要实现A侧系统清洗，只需依次操作步骤③④⑤⑥⑦⑧；同理，只要实现B侧系统清洗，只需依次操作步骤⑨⑩⑪⑫⑬⑭。
⑴将控制柜面板上的“手动/自动/远程”旋钮旋至自动档上，图1所示的主页界面中“就地自动模式”指示灯变为绿色，表示系统进入自动模式。
⑵系统上电后进入自动模式时，为满足客户多功能需求，本产品设计有三种自动模式，分别为“A侧清洗”、“B侧清洗”、“AB侧清洗”。在控制柜面板上可通过三档旋钮进行选择，例将旋钮旋至 “A侧自动”，在图一所示页面中“A侧自动模式”灯亮，表示当前选择胶球清洗A侧，当前模式选择为“A侧清洗”。（注：系统正在运行过程中，不可切换自动运行模式）
⑶自动启动：用户确认所有执行器均可正常运行后，完成相关参数设定后可将系统投入自动运行，例选择“A侧清洗”自动模式后，按下图3运行界面中的“清洗系统自动启动”按钮，系统开始自动执行手动操作中所述的③④⑤⑥⑦⑧步骤；选择“B侧清洗”自动模式，按下运行界面中的“清洗系统自动启动”按钮，系统开始自动执行手动操作中所述的⑨⑩⑪⑫⑬⑭步骤；
选择“AB侧清洗”自动模式，按下运行界面中的“清洗系统自动启动”按钮，系统开始自动执行手动操作步骤中所述的③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭。
自动停止：用户如需停止系统，按下运行界面中的“系统停止”按钮，系统停止，阀门全部关闭，当所有阀门关到位后才可以进行下一周期的自动运行。
⑷系统待机：当系统执行完所有的自动流程后，开始进行待机，即系统定时一段时间后（清洗系统待机时间），自动开始下一个周期的运行。若用户将清洗系统待机时间设定为0时0分，表示系统禁止待机功能。此时，系统自动运行结束后将停机，只有用户再次按下自动启动按钮后，系统才开始自动运行。
5)远程操作：
    将控制柜面板上的“手动/自动/远程”旋钮旋至远程档，系统将进入远程自动。在远程模式下，当系统接收到“远程启动”或“远程停止”信号后，清洗系统会根据客户所选模式自动执行相应的步骤。
