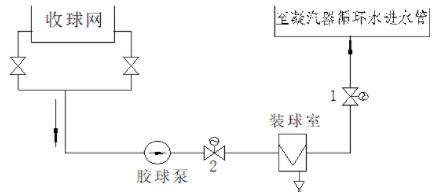

胶球清洗■胶球清洗装置优化改进技术分析?某发电厂350MW机组凝汽胶球清洗装置故障率高,胶球清洗装置的无法正常投运,致使凝汽器端差增大。从人员、设备、环境三大因素入手,找出设备故障的原因,并对系统进行优化改进,使胶球清洗装置正常投运,达到安全经济运行的目的。 1概述 某电厂机组350MW的机组的基础上通过本体通流改造后优化扩容的机组。循环水冷却水来自珠江,经江边一次滤网的过滤后,由循环水泵输送经二次滤网进入凝汽器,在冷却低压缸排汽后,排回珠江。胶球清洗装置设置在二次滤网后凝汽器进口处。包括有收球网、胶球泵、装球室及附属的阀门和管道。机组在正常运行时,胶球清洗装置如能按要求投入,主要起到清除凝汽器铜管内积垢的,达到提高冷却效果的目的。 1.1设备规范 凝汽器型号:N-17600-Ⅰ 二次滤网型号:LSHK-1800 收球网型号 胶球泵型号 注:设备规范摘自该电厂运行规程 1.2胶球清洗装置系统简图 1.3清洗原理 胶球泵将装球室里的胶球打入凝汽器循环水进水管,胶球是非常柔软的海绵球,直径较铜管内径大1~2毫米,进入循环水进水管后被循环水压入铜管内,与管壁接触产生擦拭,起到清洗凝汽器铜管作用,清洗后的胶球回到收球网,胶球泵再把从收球网收集的胶球,送入凝汽器循环水入口使其不断循环,清洗完毕将球回收到装球室,下次清洗再次使用。 图1 机组胶球清洗装置故障增多。特别是胶球泵经常有故障需解列检修,影响胶球清洗装置的正常投运,至使凝汽器端差增大,特别在机组渡夏期间,对机组的真空影响更加明显。为减少胶球清洗装置故障,进行了深入调查分析。
|
