胶球清洗装置系统配件——二次滤网结构选型与特点? |
胶球清洗装置系统配件——二次滤网结构选型与特点?

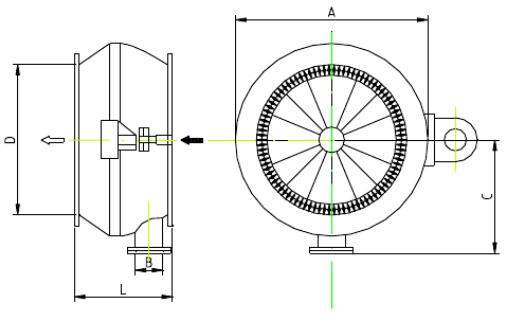

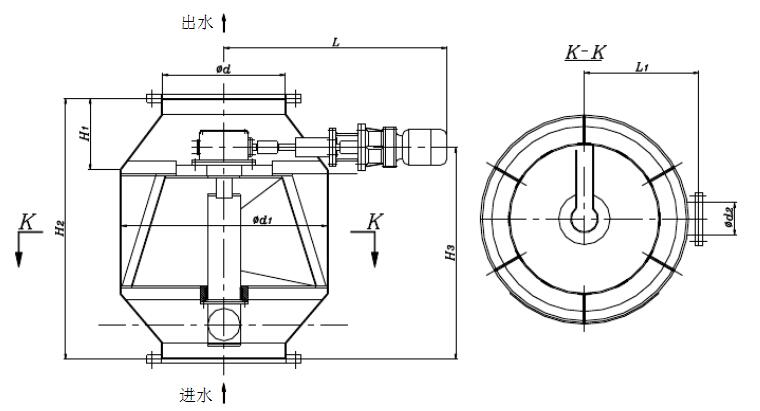

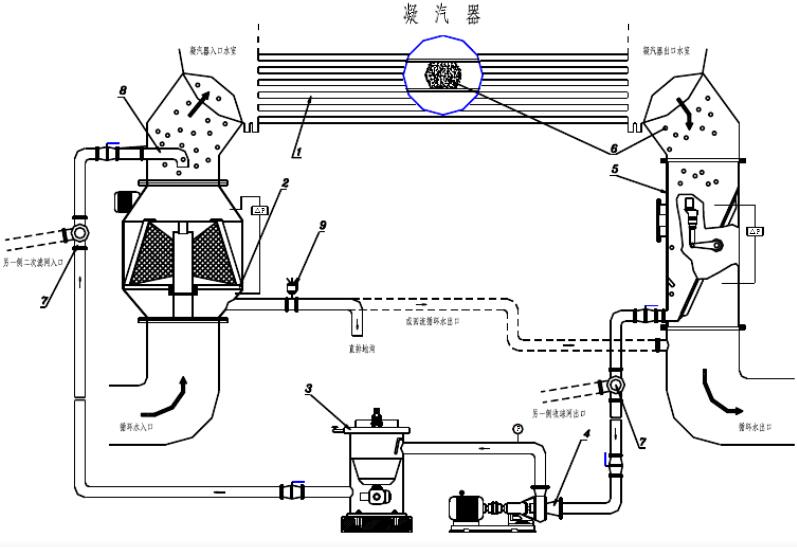

胶球清洗装置系统配件——二次滤网结构选型与特点?胶球清洗装置系统配件主要由二次滤网、收球网、胶球泵、装球器、阀门、分汇器、喷球器、监控系统等。 胶球清洗装置循环水过滤系统——二次滤网装置。 二次滤网是凝汽器循环冷却水系统的二次净化设备是胶球清洗系统中的主要设备之一,它的作用是过滤冷却水、净化水中污物,除去可能堵塞凝汽器换热管的杂物,保持凝汽器水室经常处于清洁状态,保证每绵胶球正常投入、回收和运行,提高胶球回收率不可缺少的装置。特别是在水中含杂质多而又受季节影响大的开式冷却水系统中,二次滤网的作用尤为重要。我公司提供二次滤网分为两个系列: WF-A型内旋负压反冲式二次滤网、WF-B型旋转网芯负压反冲式二次滤网。 WF-A型二次滤网结构及特点: 胶球清洗装置WF-A型二次滤网的形式为内旋负压反冲式,它具有占地面积小、结构紧凑、水阻小、可不停机排污、排污效果好等优点。WF-A型二次滤网可立式安装和卧式安装。 二次滤网主要技术特性: 公称直径:500~2200mm; 净化能力:1900T/H~27370T/H; ? 设计压力:0.6 Mpa; ? 水阻:<350 mmH2O; 排污转速:4~10 r/ min; 胶球清洗装置二次滤网结构简介: 二次滤网主要由滤网、外壳、蜗轮箱体、排污槽、传动轴、排污口和电驱动等部件组成。滤网由骨架、网板和筋板组焊而成,整个滤网有足够的刚性和强度。网板材料为不锈钢,焊接在骨架上,网板上钻孔直径为Φ6 mm~Φ10 mm(可选)。海水型网板由高品质不锈钢材料制成。外壳由优质钢板制成。前或后壳体内各焊有一个轴承座,由支撑筋板连接。排污旋转就靠它支撑,轴承座内装有高分子尼龙轴承等。海水型外壳内应加装牺牲阳极,并涂防腐漆或用1Gr18Ni9Ti以上材料制作。排污槽显长条形,布置在滤网进水口上方。排污槽的刮板与滤网表面旋转,与排污管相连,排污管外接排污阀。 在运行过程中,当滤网表面积污、杂物堵塞网眼,当滤网内外压差增加到一定值后,就必须打开排污阀,因排污管与冷凝器出水管相连,使排污槽内压力迅速下降,同时排污槽旋转,排污槽罩在滤网的区域内的杂物在刮板的刮动下和水流反冲洗的作用下被排出本体外。在排污过程中,电驱动通过蜗轮蜗杆驱动排污槽缓缓旋转。将滤网上的垃圾清除干净,排污完毕,关断排污阀,电驱动停止转动。 WF-A型二次滤网它具有以下特点: 1) 网芯驱动齿轮与循环水隔绝,润滑系统采用全封闭形式,齿轮不再受水、泥沙等杂质磨损和侵蚀。 2) 消除了老式二次滤网存在的传动系统复杂易产生故障的缺点,运行安全可靠,检修维护方便。 3) 可以清除粘附力较强的杂物,使二次滤网使用性能更进一步提高。 胶球清洗装置WF-B型二次滤网结构及特点: WF-B型二次滤网结构形式如示,它主要由:外壳、旋转网芯、集圬室、传动机构、减速机构、排污门等部件组成。网芯及轴系均采用不锈钢制造。WF-B型二次滤网一般为立式布置。 WF-B型二次滤网的网片由流线型网片搭接组成井字形结构,水阻较小,根据冷却水管管径的大小,将滤网下部用隔板分成8~16个集污室,这些隔板同时也是滤网构件的支撑骨架。在冷却水的进行侧安装排污斗,排污斗与集污室之间装有弹性密封。电动机通过减速装置带动网芯慢速旋转,当集污室与排污斗重合时,根据负压反冲原理,脏物便随同水流由闭合空间经排污管排入凝汽器出口管或地沟。 |
|
|
