胶球清洗装置系统设备组成及特点介绍？
胶球清洗装置系统设备组成及特点介绍？

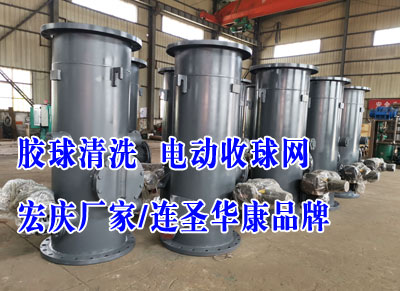

胶球清洗装置设备组成收球网：
收球网是胶球清洗装置系统中的关键设备,对于系统的收球率有着至关重要的作用。安装于凝汽器循环水管路的出水管段上，要维持海绵胶球对冷凝管的连续清洗，就要将胶球*地送入清洗系统中，它的作用是将随系统运行的清洁胶球从冷却水中分离出来,且必须具备不漏球、不卡球等特性,胶球被回收后由引出管从收球网引出打回装球室，再次用于清洗之用。
我宏庆公司生产的收球网是目前较其它胶球清洗装置的更新换代产品,收球网的网板采用不锈钢材料、抗腐蚀、抗冲击、耐老化结构形式*合理。分为单网板活动栅格式收球网、人字型活动栅格式收球网，其网板可以转动,在胶球清洗装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向*的位置；既减少水阻又起到清除栅网板上杂物的作用。
收球网性能特点：
⑴收球网外壳选用优质碳钢制造，内部网板采用优质不锈钢，对淡水、海水使用寿命均超过20年；
⑵设计合理：胶球从侧面收集，设计了特殊导流结构，保证胶球全部收回，并充分考虑了对内部构件的合理简化和在强度、刚度方面的加强；
⑶收球网网板采用单网板设计，既保证了立式布置的收球效果，同时也使网板的通流面积增大，并且减小了水阻；
⑷使用同步电动执行机构和胶球引出单元的全管路布置，使整个系统更加利于收球；
⑸网板的支撑骨架的封闭设计满足大流量、高压差工况；
⑹相关技术参数：水阻＜3Kpa；供电电压：AC380V。
胶球清洗装置设备组成循环水胶球泵：
胶球循环泵是胶球自动清洗装置中使胶球连续清洗、不断循环的动力设备。具有不损球、不堵塞、运行平稳、使用寿命长等特点。
我公司生产的胶球泵是单吸卧式离心泵，由于将泵的壳体和叶轮设计成宽阔的流道形式，所以不会发生胶球堵塞现象，该泵亦称不堵塞泵。该泵采用进口密封滚动轴承，以润滑脂润滑，轴端密封为机械密封。采用后抽式设计，便于检修。胶球泵选用Y型电机驱动，采用悬臂梁结构，插轴式或靠背轮联接。该泵的通流部分可以采用不同性能不锈钢制造，适用于以不同水质为冷却水源的发电厂。
胶球清洗装置设备组成装球室：
⑴装球室在凝汽器海棉胶球清洗装置中，用于加装胶球、回收胶球，替换胶球以及观察海绵胶球在清洗系统中运行状况的设备。
⑵装球室主要由外壳、顶盖、胶球斗、切换阀，进口管及出口管和单向阀组成。在顶盖上镶装有机玻璃观察窗和排气阀，在外壳下部装有放水阀。
⑶装球室的特点是设计有足够的容积，以保证海绵胶球在装球室内有回旋的余地。其中胶球斗、切换阀，单向阀均采用耐腐蚀的不锈钢材质。由于在装球室中设计有独特的单向阀装置，从而取消了原来的电动门。进而简化了胶球自动清洗系统及运行操作；便于实现自动控制，提高了运行的可靠性；提高了系统的收球率。
⑷在胶球自动清洗系统投入运行前，应将装球室的切换阀放在收球位置，在胶球斗内添加足够数量的海绵胶球(装球量为凝汽器单程铜管数的10%)，利用装球室的出口球阀和排气阀将装球室充满水。然后启动胶球循环泵，通过观察窗，看胶球在装球室内回旋情况，如发现室内在有气泡存在，可继续进行排气。一切正常后，将切换阀手柄缓慢转到运行位置，海绵胶球通过切换阀投入到系统中，进入工作状态。
⑸通过观察窗可以察看到海绵胶球磨损情况，当发现海绵胶球磨损量过大时，可及时进行更换，将切换阀置收球位置，此时装球室只能流过冷却水，而不能通过胶球，在此状态下运行(20～30min)，然后将装球室进口管及出口管中手动球阀关闭，打开排水门，从装球室内取出胶球，检查并计算收球率，将不合格的胶球淘汰，补足新球。
装球室产品优点：
⑴不同结构、容量、形式的装球器以适应不同装球容量，减少胶球在装球器内的滞留时间
⑵装球器入口的设计能形成稳定的室内涡流，使胶球更易送出。
⑶出球、收球、换球由一个电动执行机构控制，同步性好。
⑷入球口处装有单向阀，防止胶球泵停转时水倒流而失球。
胶球清洗装置设备组成分汇器：
分汇器不仅可以观察进球路和收球回路的胶球运行状况，而且可以保证分配到凝汽器两侧的胶球数量均匀，确保胶球可以清洗到凝汽器的每一根铜管。分汇器在系统中的作用比常人理解的要重要，分汇器可以将一根循环管分开成两根独立的管，比如在装球器出口一根管路变到两只喷球器的入口管路，那么分汇器可以很好的将此功能实现；同样当把两根再循环管合在一起成为一根再循环管时，比如两个收球口的管路汇集到胶球泵的入口管路时，分汇器扮演了同样的角色。
胶球清洗装置设备组成喷球器：
喷球器的型式直接影响到胶球是否可以清洗到凝汽器的每一根铜管。喷球器的合理型式和安装位置可以使胶球均匀地分布在凝汽器水室的左、中、右各侧的全部区域。这样就保证了凝汽器的每根铜管有相同的机率得到胶球的清洗。
胶球清洗装置设备组成胶球：
胶球是换热管的直接作用物。合理地胶球密度可以使胶球均匀地分布在凝汽器水室上、中、下各个区域内，它的质量好坏，直接影响收球率和清洗效果。
【光面胶球】
光面胶球表面光滑，可再剥皮磨打后制成标准剥皮胶球，一些发电厂因管道结垢沉积比较硬才定购光面胶球，一般用于不锈钢管。但对铜管使用的效果不佳。
【标准剥皮胶球】
标准剥皮胶球特别适用于各种凝汽器铜管，也是各发电厂zui常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。
【金刚砂胶球】
金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道，但对管子有伤害，一般不*使用，特别铜管更要慎用。要在*业人员的指导下使用。
【适用范围】
适用水温：高至140℃。
适用管材：铜管、不锈钢管、钛管。
胶球特性：软、中软、中硬、硬。
【产品特点】
⑴发孔均匀，气孔大小基本接近。
⑵孔眼缺胶，深不大于3mm，深度2mm以下，每球不多于3个，缺胶面积总和不大于表面积的10%。
⑶胶球的膨胀率控制在0.5～1.0mm之内，密度均匀、制作精良。
⑷耐磨、质地柔软富于弹性，材质均匀，硬度适中，气空均匀贯通，湿态比重1.00-1.15，在5-45℃水温下，使用期内球内径不超标，不老化。
【使用方法】
1、正常投球量 正常投球量为凝汽器单侧单流程冷却管根数7%-13%，依胶球循环一次所需时间的长短，取下限或上限或其接近值，胶球循环一次的时间一般以30秒作为界限。
2、胶球补充周期或更换周期胶球补充周期为胶球自动清洗系统累计运行7次，也可根据本单位具体情况不同调整补充周期。
胶球更换周期，根据国产球使用统计，其更换周期为胶球自动清洗系统累计运行60次。
另外，在水中浸泡一段时间后，个别胶球可能胀大过多，致使直径超标，在补充和更换胶球时，均应及时换掉，以防冷却管被堵。
3、使用时湿态球直径一般比冷却管内径大1.0-2.0mm，冷却管有两种规格时，以小规格的一种为准，冷却管口加装套管口以套管为准选择胶球。
程控系统
【系统构成】
监控系统以PLC为核心，由差压测量系统、模拟操作盘，动力执行器件组成。siemens是富沃机电PLC主要供应商之一,我们十几年的使用经验，SIEMENS的品质的确值得尊重。MITSUBISHI,AB,GE等品牌的PLC品质同样有保证。
【控制方式】
手动控制/就地自动控制，各侧监控系统彼此独立。可以彼此独立自动运行，也可以同时运行。
【监控手段】
时间自动监控（定时由用户决定）差压自动监控（差压定值根据现场差压值设定）在冷却水中有杂质的情况下，会引起收球网板前后压差增大，差压测量系统可以起到保护收球网的作用，进而确保系统安全连续地正常运行。
监控系统能对以下事件报警：
⑴运行中各被控对象出现电气或机械故障时，发出灯光报警信号，同时自动切断相应动力电源。电动执行机构电气过载：控制/程序故障。
⑵压差达到极高值/紧急反洗，分别发出灯光报警信号，当系统处于自动方式时，则自动进行相应的操作。
|
