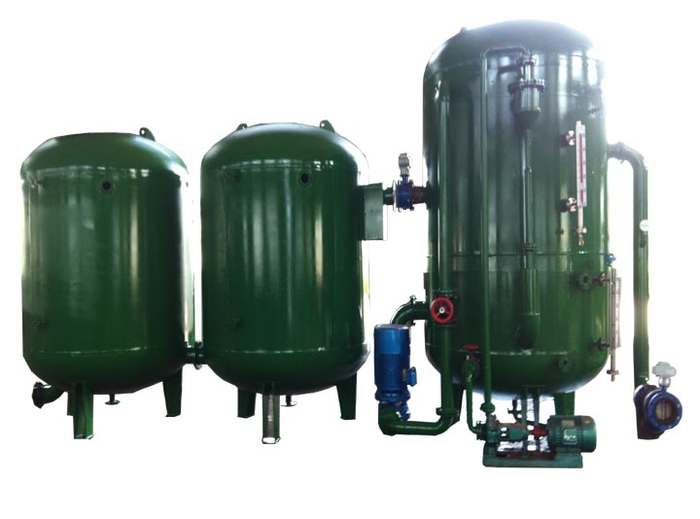

自动二级真空除氧器
      工业供水系统水中溶解各种气体，在锅炉给水中，氧对锅炉及其它相关附件腐蚀的危害大。针对上述情况，国家安局出台---国家标准GB1576-85《低压锅炉水质标准》中规定2T/h以上锅炉必须除氧。自动二级真空除氧器的出水含氧量能满足标准的要求，标准不光适用于发电行业---供热集团---中石油---中石化---水泥厂---化工企业等，还适用于石油钻井回注水的除氧及水处理脱硫工艺中氢离子交换器后除二氧化碳等多种场合。


一、自动二级真空除氧器工作原理
         自动二级真空除氧器的工作原理是基于亨利定律，即在封闭容器中，气体在水中的溶解度与该气体在水面上的分压力成正比。水在沸腾时，水面上蒸汽的分压力增加，溶解于水中的气体分压力随之减少，当水面上充满了水蒸汽时，水不再具有溶解气体的能力，水中所溶解的气体就析出。从水的饱和温度特性可知，在真空状态下低温水也能沸腾，自动二级真空除氧器就是利用这一特性达到除去气体（包括氧气）的目的。


二、自动二级真空除氧器技术特性
     1.自动二级真空除氧器运行工况稳定，真空度高，使用场合广，运行成本低。
     2.自动二级真空除氧器运行时不消耗蒸汽，锅炉出力可全部利用[99％]。
     3.自动二级真空除氧器低温的除氧水可通过换热器回收低品位的废热后再作为锅炉给水，充分提高了锅炉给水温度，从而得到有效的节能效果。自动二级真空除氧器适应性能强，负荷转换频辛率高[0-120%]，除氧效果不受影响。
     4.自动二级真空除氧器除于可以高位安装外，还可以低位安装，便于单层布置的小型锅炉房用，节省投资，管理操作维修方便。
     5.自动二级真空除氧器自动化控制性能好，无需工作人员看守。

三、自动二级真空除氧器的结构
       自动二级真空除氧器主要由除氧器（除氧塔与除氧水箱）←→真空泵组[喷射真空泵组]←→引水泵机组←→真空输送器←→精密过滤器[精密滤水器]←→电磁阀←→止回阀←→磁反板液位计[0-20mA输岀信号]←→压力表←→一级雾化器←→二级雾化器←→真空调整器←→观察视镜组成，自动二级真空除氧器技术组成部件详细说明参阅产品说明书样本。

    1、自动二级真空除氧器除氧塔
           除氧塔内装有特殊设计的一级雾化器←→二级雾化器，雾化器处理水量恒定，从而得到设计的喷雾效果。塔内装有填料层[不锈钢蓄热器]、消音器传质孔块，增加了亲水性能。雾化效果大大增加了给水的脱气面积，当雾化的水滴继续流经无规则堆放的填料层时，进一步加强了脱气分离效果。因此，虽然水在脱气塔内停留的时间很短，然而除氧效果很好。
    2、自动二级真空除氧器除氧水箱
          自动二级真空除氧器运行时，水箱内无水空间处于负压状态。因此在高位安装时，水箱出口处与锅炉给水泵进口之间的净距离不得小于11米。在低位安装时（水箱出水口与锅炉给水泵在同一高度），水箱出水口要接上引水泵机组及防汽蚀装置，使负压水升压后进入锅炉给水泵，水箱上装有人孔，便于维修保养时使用。
    3-1、水喷射真空泵机组
           真空除氧器泵组由水喷射真空泵组由循环水箱＋离心泵＋射水抽气器＋阀门＋真空输送器等组成。离心泵将循环水通过射水抽气器喷嘴造成高速水流对空气夹吸而产生真空。喷射真空除氧装置可利用软化兼作循环水，温度不会升高，因而可得到较高的真空度，提高给水除氧效果。方法是利用原有的软化水水箱兼作循环水箱，节约设备及占地面积。
    3-2、真空泵组由 水环真空泵＋阀门＋真空输送器＋循环水箱等组成。
    4、引水泵机组
           在自动二级真空除氧器低位安装时，自动二级真空除氧器的岀水口与引水泵的入口连接，通过引水泵将负压除氧水升压后进入锅炉给水泵，再由给水泵将给水注入锅炉。
    5、电磁阀
          为避免软化水泵故障时，除氧器的除氧水箱的水倒流，因此在除氧器进水管道上加装电磁阀，电磁阀的启闭由水位自控报警器控制，电磁阀选用Dg50，Pg16工作介质水温小于等于60℃的规格。电磁阀要水平安装，从而保证自动二级真空除氧器安全稳定运行。
    6、磁反板液位计--自控报警器及管式液位计或其它液位控制器，
          磁反板液位计--自控报警器由传感器与控制报警器组成。传感器与液位计一体化装在除氧水箱上。控制报警器放在室内操作台上。控制报警器控制软化水进水泵与电磁阀两者的动作。
 （除氧器的进水量就是除氧器的最大出力，除氧器的出水量与锅炉运行时的进水量有关，一般不超过除氧器的额定出力，因此除氧器的进水量略大于出水量。当除氧水箱内水位在正常水位的上限时，水位自控报警器动作，使得软化水进水泵停止运转与电磁阀关闭。此时由于除氧器仍在出水，水位逐渐下降，当水位在正常水位的下限时，软化水进水泵有开始运转同时电磁阀也打开，水位逐渐上升，从而水箱内水位可保持在正常水位范围内。超出正常水位的上限或下限时还可以报警，此时可手控进行强制进水或使软化水进水泵停止运转，除氧器的进水是间断进行的，除氧器的出水可以是连续也可以是间断的（与锅炉操作有关）要求尽可能连续进水。
    7.精密过滤器[精密滤水器]，当被除氧水通过密过滤器[精密滤水器]时，水中的一切杂物被精密过滤器拦截下来，通过排污口反冲洗自动排岀，使一、二级雾化器不堵塞，保证自动二级真空除氧器自动化性能更为稳定。
